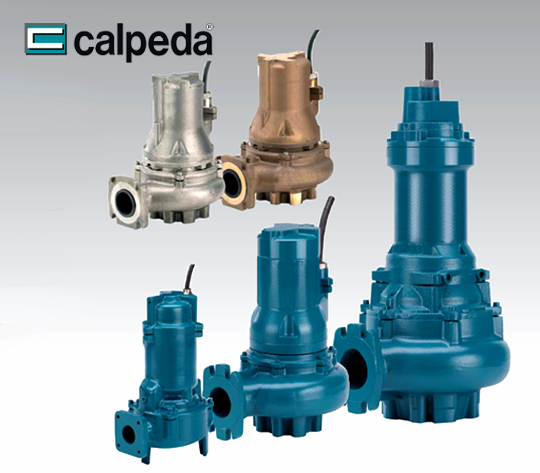

ปั๊มน้ำคาลปีด้า รุ่น GMN (Channels Impeller)
ปั๊มจุ่มสำหรับงานหนัก Calpeda รุ่น GMN-Series มาพร้อมใบพัดแบบหลายช่อง (Channels Impeller) ซึ่งถูกออกแบบมาเพื่องานสูบจ่ายน้ำเสีย, น้ำโสโครก, หรือของเหลวที่มีของแข็งปะปนโดยเฉพาะ โดยสามารถรองรับของแข็งได้หลากหลายขนาดตั้งแต่ 30 ถึง 140 มม. โดดเด่นด้วยโครงสร้างเหล็กหล่อที่แข็งแกร่งและระบบซีลเพลาแบบสองชั้นพร้อมห้องน้ำมัน (Twin Mechanical Seal with Oil Chamber) ทำให้ GMN เป็นตัวเลือกที่เชื่อถือได้สำหรับงานติดตั้งในที่พักอาศัยและโรงงานอุตสาหกรรมที่ต้องการจัดการกับของแข็งขนาดเล็กถึงใหญ่
จุดเด่นและคุณสมบัติ
ระบบซีลสองชั้นพร้อมห้องน้ำมัน
มาพร้อม Double mechanical shaft seal และห้องน้ำมันคั่นกลาง (Oil chamber) เพื่อป้องกันมอเตอร์จากน้ำอย่างสมบูรณ์ และยืดอายุการใช้งานแม้ในสภาวะที่ท้าทาย
ใบพัด Channels Impeller
ใช้ใบพัดแบบหลายช่อง (Channels impeller) ที่ออกแบบมาเพื่อการสูบจ่ายน้ำเสียและน้ำโสโครกโดยเฉพาะ ให้ประสิทธิภาพสูง
รองรับของแข็งได้หลากหลาย
มีความสามารถในการจัดการของแข็งที่ปะปนมากับน้ำเสียได้ตั้งแต่ขนาด 30 มม. ไปจนถึงสูงสุด 140 มม. เหมาะกับงานที่หลากหลาย
โครงสร้างและการผลิต (Construction)
ปั๊มจุ่มไฟฟ้าแบบ Close-coupled พร้อมใบพัดแบบ Channels impeller มีระบบซีลสองชั้นพร้อมห้องน้ำมัน
ตารางวัสดุ GMN (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม, ใบพัด, เสื้อมอเตอร์, ฝาครอบมอเตอร์ (Pump casing, Impeller, Motor casing, Motor cover) | Cast iron EN-GJL-250 (+Ni for Impeller) |
| เพลามอเตอร์ (Motor shaft) | Stainless steel AISI 420B |
| ซีลเชิงกลด้านมอเตอร์ (Mechanical seal - Motor side) | Graphite / Ceramic |
| ซีลเชิงกลด้านปั๊ม (Mechanical seal - Pump side) | Silicon carbide / Silicon carbide |
การใช้งาน (Applications)
- เหมาะสำหรับสูบน้ำโสโครก (Slurry), น้ำเสีย (Sewage), และน้ำทิ้งทั่วไป (Waste water) ที่มีของแข็งปะปน
- ใช้ในงานติดตั้งสำหรับที่พักอาศัยและภาคอุตสาหกรรม
- ใช้ในงานระบายน้ำทั่วไป (Drainage applications)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: สูงสุด 40 °C
- ระดับการจุ่มลึกสุด: 20 เมตร (ขึ้นอยู่กับความยาวสายไฟ)
- ใช้งานต่อเนื่อง (เมื่อมอเตอร์จมอยู่ใต้น้ำ)
บทสรุปข้อมูลทางเทคนิค (Technical Specifications Summary)
ประเภทการใช้งาน: เหมาะสำหรับงานสูบจ่ายน้ำเสียที่มีของแข็งปะปนขนาดใหญ่ (Solid Handling) สูงสุด 140 มม. ในระบบบำบัดน้ำเสียของอาคารขนาดใหญ่ และงานอุตสาหกรรมหนัก
มาตรฐานโครงสร้าง: ใช้ใบพัดชนิด Channels Impeller ที่ออกแบบมาเพื่อลดการอุดตัน พร้อมระบบซีลกันน้ำเข้ามอเตอร์แบบสองชั้น (Double Mechanical Seal) เพื่ออายุการใช้งานที่ยาวนาน
ตารางสรุปสเปกประสิทธิภาพปั๊มน้ำ GMN
| รุ่น (Model) | ขนาดท่อ (DN) | ปริมาณน้ำสูงสุด (m³/h) | ส่งสูงสูงสุด (m) |
|---|---|---|---|
| GMN 30-65 | 65 mm. | 114 | 18 |
| GMN 30-80 | 80 mm. | 144 | 18.3 |
| GMN 50-100 | 100 mm. | 258 | 26.2 |
