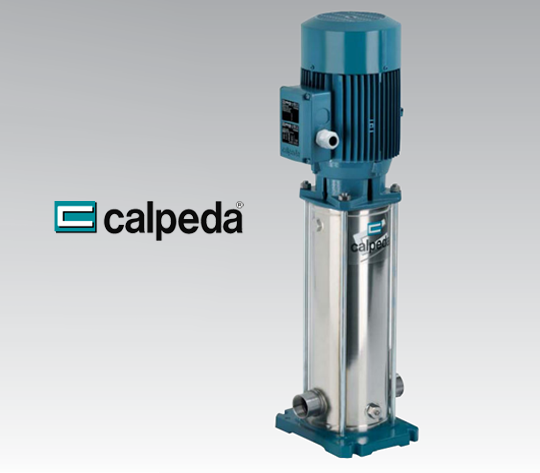

ปั๊มน้ำแนวตั้ง Calpeda รุ่น MXV-B
ปั๊มน้ำแนวตั้งแบบหลายใบพัด (Vertical multi-stage close-coupled pumps) รุ่น MXV-B จาก Calpeda ออกแบบให้มีท่อทางดูดและทางส่งอยู่ในแนวเดียวกัน (In-Line) ช่วยให้การติดตั้งในระบบท่อทำได้ง่ายและประหยัดพื้นที่ ชิ้นส่วนที่สัมผัสน้ำทั้งหมดทำจากสแตนเลสเพื่อความทนทานสูงสุด เหมาะสำหรับงานอเนกประสงค์ทั้งในอาคารและโรงงานอุตสาหกรรม
จุดเด่นและคุณสมบัติ
ติดตั้งง่าย ประหยัดพื้นที่
การออกแบบท่อทางดูดและส่งแบบ In-Line ช่วยลดความยุ่งยากในการเดินท่อและสามารถติดตั้งในพื้นที่จำกัดได้ดีเยี่ยม อีกทั้งยังสามารถถอดเพื่อบำรุงรักษาชิ้นส่วนภายในได้โดยไม่ต้องถอดท่อออกจากระบบ
แข็งแรงและเชื่อถือได้
โครงสร้างที่แข็งแรงช่วยให้ท่อทางดูดและส่งสามารถรับแรงจากท่อได้โดยตรง ป้องกันการบิดเบี้ยวของตัวเรือนซึ่งเป็นสาเหตุของการสึกหรอก่อนเวลาอันควร
ทำงานเงียบ
ปลอกหุ้มชั้นนอกที่หนาและมีน้ำอยู่ภายใน ช่วยลดเสียงรบกวนที่เกิดจากการทำงานของปั๊ม ทำให้การทำงานเงียบกว่าปั๊มทั่วไป
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำแนวตั้งหลายใบพัด (Vertical multi-stage close coupled pumps) ชนิดท่อทางดูดและส่งอยู่ในแนวเดียวกัน (In-Line) ชิ้นส่วนทั้งหมดที่สัมผัสของเหลวทำจากสแตนเลส (Chrome-nickel stainless steel) พร้อมบูชประคองเพลา (Bearing sleeves) ที่ทนทานต่อการกัดกร่อนและหล่อลื่นด้วยน้ำที่สูบ
- MXV-B: ไฟฟ้า 3 เฟส (230/400V หรือ 400/690V)
- MXV-BM: ไฟฟ้า 1 เฟส (230V) พร้อมตัวป้องกันความร้อนและคาปาซิเตอร์ในกล่องต่อสายไฟ
ตารางวัสดุ (Materials)
| ชิ้นส่วน (Component) | วัสดุ (Material) |
|---|---|
| ปลอกหุ้มภายนอก, ตัวเรือนด้านดูด/ส่ง, ตัวเรือนใบพัด, ใบพัด, ฝาครอบด้านล่าง/บน, ปลอกสเปเซอร์ (External jacket, Suction/Delivery casing, Stage casing, Impeller, Lower/Upper cover, Spacer sleeve) | Chrome-nickel steel 1.4301 EN 10088 (AISI 304) |
| เพลาปั๊ม, ปลั๊ก (Pump shaft, Plug) | Chrome-nickel steel 1.4305 EN 10088 (AISI 303) |
| ซีลกันรั่วเชิงกล (Mechanical seal ISO 3069-KU) | Ceramic alumina/Carbon/EPDM |
| แหวนกันสึก (Wear ring) | PTFE |
| โอริง (O-ring) | NBR |
การใช้งาน (Applications)
- สำหรับระบบส่งน้ำทั่วไป (Water supply systems)
- สำหรับของเหลวที่สะอาด ไม่มีตะกอนหรือสารกัดกร่อนสแตนเลส
- สำหรับอาคารขนาดใหญ่ / งานอาคาร และงานอุตสาหกรรม (Civil and industrial use)
- ระบบเพิ่มแรงดัน (Pressure-boosting systems) และระบบดับเพลิง (Fire-extinguishing systems)
- ระบบล้างด้วยแรงดันสูง (High-pressure washing plants)
- งานชลประทาน, เกษตรกรรม และสนามกีฬา
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -15 °C ถึง +90 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- แรงดันใช้งานในตัวเรือนปั๊มสูงสุด: 16 บาร์
- ใช้งานต่อเนื่อง (Continuous duty)
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
โครงสร้างปั๊มถูกออกแบบมาในแนวตั้งและมีท่อทางเข้า-ออกอยู่ในแนวแกนเดียวกัน (In-Line) ช่วยให้สามารถต่อเข้ากับระบบท่อแนวตรงได้ทันที นอกจากจะประหยัดพื้นที่ติดตั้งแล้ว ยังช่วยลดระยะเวลาและความยุ่งยากในการบำรุงรักษา เพราะสามารถถอดเช็คชิ้นส่วนภายในได้โดยไม่ต้องรื้อถอนระบบท่อ
ท่อทางดูดและทางส่งที่ออกแบบมาให้อยู่ในระนาบเดียวกันช่วยรับแรงกระทำจากท่อ (Piping forces) ได้โดยตรง ป้องกันการบิดเบี้ยวของตัวเรือนปั๊ม ประกอบกับการออกแบบขารองรับ (Lantern bracket) ที่แข็งแรงกะทัดรัด ทำให้การจัดตำแหน่งระหว่างชิ้นส่วนหมุนและชิ้นส่วนคงที่มีความแม่นยำ ช่วยลดแรงสั่นสะเทือนและยืดอายุการใช้งาน
