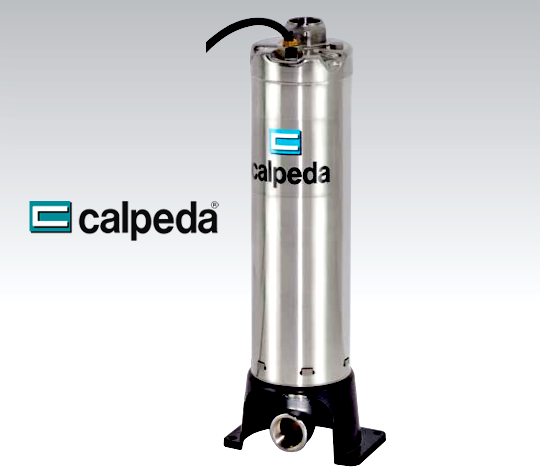

ปั๊มน้ำแนวตั้ง Calpeda รุ่น MXSU
ปั๊มน้ำแนวตั้งแบบหลายใบพัด (Vertical multi-stage close coupled pumps) รุ่น MXSU จาก Calpeda โดดเด่นด้วยโครงสร้างสแตนเลสและมอเตอร์ชิลด์ทองเหลือง ออกแบบมาเพื่อการทำงานที่เงียบเป็นพิเศษ ระบายความร้อนด้วยน้ำที่สูบ ทำให้เหมาะสำหรับติดตั้งในพื้นที่จำกัดหรือบริเวณที่เสี่ยงต่อน้ำท่วมขัง
จุดเด่นและคุณสมบัติ
ทำงานเงียบเป็นพิเศษ
มอเตอร์ระบายความร้อนด้วยน้ำที่สูบซึ่งไหลเวียนระหว่างปลอกมอเตอร์และปลอกชั้นนอก ทำให้การทำงานมีเสียงรบกวนต่ำ เหมาะสำหรับพื้นที่ที่ต้องการความเงียบ
ทนทานและเชื่อถือได้
โครงสร้างภายนอกทำจากสแตนเลส (Chrome-nickel steel) มอเตอร์ชิลด์และข้องอทำจากทองเหลือง พร้อมซีลเพลาสองชั้น (Double mechanical shaft seal) และห้องน้ำมันคั่นกลาง
ติดตั้งได้หลากหลาย
เหมาะสำหรับติดตั้งในพื้นที่จำกัด, บริเวณที่อากาศถ่ายเทน้อย, สถานที่ที่เสี่ยงต่อน้ำท่วมขังชั่วคราว หรือบริเวณที่อาจโดนน้ำฉีดใส่
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำแนวตั้งแบบหลายใบพัด (Vertical multi-stage) ชนิด Close-coupled โครงสร้างสแตนเลส (Chrome-nickel stainless steel) พร้อมมอเตอร์ชิลด์ทำจากทองเหลือง ทางดูด (Suction connection) อยู่ที่ตัวเรือนด้านล่าง และทางส่ง (Delivery connection) อยู่ที่ตัวเรือนด้านบน
- MXSU: ไฟฟ้า 3 เฟส 230V หรือ 400V
- MXSUM: ไฟฟ้า 1 เฟส 230V มาพร้อมตัวป้องกันความร้อน (Thermal protector)
ตารางวัสดุ (Materials)
| ชิ้นส่วน (Component) | วัสดุ (Material) |
|---|---|
| ปลอกหุ้มภายนอก, ตัวเรือนด้านดูด, ตัวเรือนใบพัด, ใบพัด, ฝาครอบห้องน้ำมัน, ปลอกสเปเซอร์, ปลอกหุ้มมอเตอร์ (External jacket, Suction casing, Stage casing, Impeller, Oil chamber cover, Spacer sleeve, Motor jacket) | Chrome-nickel steel 1.4301 EN 10088 (AISI 304) |
| เพลา (Shaft) | Chrome-nickel steel 1.4305 EN 10088 (AISI 303) |
| ฝาครอบมอเตอร์, ข้องอ (Motor shield, Elbow) | Brass P- Cu Zn 40 Pb 2 UNI 5705 (nickel-plated elbow) |
| ซีลกันรั่วเชิงกลด้านบน (Upper mechanical seal) | Steatite, Carbon, NBR |
| ซีลกันรั่วเชิงกลด้านล่าง (Lower mechanical seal) | Ceramic alumina, Silicon carbide, NBR |
| น้ำมันหล่อลื่นซีล (Seal lubrication oil) | Oil for food machinery and pharmaceutic use |
การใช้งาน (Applications)
- สำหรับน้ำสะอาดที่ไม่มีส่วนผสมของสารกัดกร่อน
- สำหรับที่พักอาศัย / ในครัวเรือน, อาคารขนาดใหญ่ / งานอาคาร และงานอุตสาหกรรม
- เหมาะสำหรับการติดตั้งในพื้นที่ที่ต้องการความเงียบ
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: สูงสุด 35 °C
- แรงดันในตัวเรือนปั๊มสูงสุด: 10 บาร์
- ใช้งานต่อเนื่อง (Continuous duty)
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
มอเตอร์ของปั๊มรุ่น MXSU ถูกออกแบบให้ระบายความร้อนด้วยน้ำที่กำลังสูบ โดยน้ำจะไหลผ่านช่องว่างระหว่างปลอกหุ้มมอเตอร์ (Motor jacket) และปลอกหุ้มภายนอก (External jacket) ทำให้ปั๊มสามารถทำงานในพื้นที่แคบที่มีอากาศถ่ายเทน้อยได้ดี และยังช่วยลดเสียงรบกวนจากการทำงานได้อย่างมีนัยสำคัญ
เพื่อความปลอดภัยสูงสุดและยืดอายุการใช้งาน ปั๊มถูกออกแบบมาให้มีซีลกันรั่วเชิงกลถึง 2 ชั้น (Double mechanical shaft seal) พร้อมห้องน้ำมันคั่นกลาง (Interposed oil chamber) ซึ่งช่วยป้องกันความเสียหายต่อมอเตอร์และระบบภายในได้อย่างสมบูรณ์แบบ
