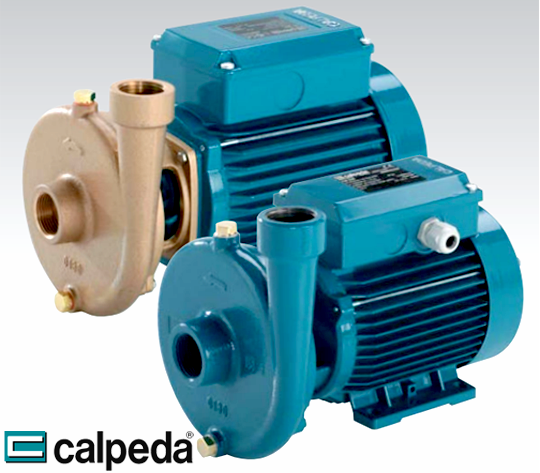

ปั๊มน้ำคาลปีด้า รุ่น C
ปั๊มน้ำหอยโข่งใบพัดเปิด (Open Impeller) Calpeda รุ่น C-Series ถูกออกแบบมาเพื่อการใช้งานในภาคอุตสาหกรรมและการเกษตรโดยเฉพาะ เหมาะสำหรับการสูบของเหลวหรืออิมัลชันที่มีสิ่งสกปรกปนเปื้อนปานกลาง โดยสามารถรองรับขนาดของแข็งได้สูงสุด 4 มม. มีให้เลือกทั้งแบบตัวเรือนเหล็กหล่อ (Cast Iron) และบรอนซ์ (Bronze) เพื่อความทนทานต่อการกัดกร่อนในสภาพแวดล้อมที่แตกต่างกัน ทำให้ C-Series เป็นโซลูชันที่ยืดหยุ่นและเชื่อถือได้สำหรับงานที่หลากหลาย
จุดเด่นและคุณสมบัติ
ใบพัดเปิด (Open Impeller)
ออกแบบมาสำหรับจัดการของเหลวที่เจือปนหรือมีตะกอนเล็กน้อย (สูงสุด 4 มม.) เหมาะสำหรับงานอุตสาหกรรมและเกษตรกรรม
ตัวเลือกวัสดุที่หลากหลาย
มีให้เลือกทั้งรุ่น C (ตัวเรือนเหล็กหล่อ) สำหรับการใช้งานทั่วไป และรุ่น B-C (ตัวเรือนบรอนซ์) สำหรับความทนทานต่อการกัดกร่อนที่สูงขึ้น
มอเตอร์ประสิทธิภาพสูง
มอเตอร์เหนี่ยวนำ 2-pole (2900 rpm) สำหรับการทำงานต่อเนื่อง (Continuous duty) พร้อมตัวเลือกทั้งไฟ 3 เฟส และ 1 เฟส (พร้อม Thermal Protector)
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำหอยโข่งแบบ Close-coupled พร้อมใบพัดเปิด (Open impeller) โดยมีรายละเอียดดังนี้:
- C: รุ่นที่ตัวเรือนปั๊มและประกับยึดทำจากเหล็กหล่อ
- B-C: รุ่นที่ตัวเรือนปั๊มและประกับยึดทำจากบรอนซ์ (ปั๊มจะถูกพ่นสีทั้งตัว)
- C 16/1E: ใช้ใบพัดแบบ Free-flow (vortex impeller)
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | รุ่น C | รุ่น B-C |
|---|---|---|
| Pump casing / Lantern bracket | Cast iron GJL 200 EN 1561 | Bronze G-Cu Sn 10 EN 1982 |
| Impeller | Brass P- Cu Zn 40 Pb 2 UNI 5705 | |
| Shaft | Chrome steel 1.4104 EN 10088 (AISI 430) Cr-Ni steel 1.4305 EN 10088 (AISI 303) for C 41 |
Cr-Ni-Mo steel 1.4401 EN 10088 (AISI 316) |
| Mechanical seal | Carbon - Ceramic - NBR | |
ตารางประสิทธิภาพ (Performance) n≈2900 rpm
| 3~ 230V 400V |
1~ 230V |
P1 (kW) |
P2 | m³/h l/min |
0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | HP | 10 | 15 | 20 | 25 | 30 | 40 | ||||
| C 16/1E | CM 16/1E | 0.2 | 0.11 | 0.15 | H (m) |
5 | 4.7 | 4.4 | 4.2 | 4 | 3.6 |
| B-C 16/1E | B-CM 16/1E | 0.2 | 0.11 | 0.15 | 5 | 4.7 | 4.4 | 4.2 | 4 | 3.6 | |
การใช้งาน (Applications)
- สำหรับของเหลวที่เจือปนเล็กน้อยหรืออิมัลชัน
- สำหรับงานในภาคอุตสาหกรรม
- สำหรับงานในภาคเกษตรกรรม
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -10 °C ถึง +90 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- ระยะดูดลึกสุด: 8 เมตร
- แรงดันใช้งานสูงสุด: 6 บาร์
- ขนาดของแข็งสูงสุดที่ผ่านได้: 4 มม.
- เหมาะสำหรับการใช้งานต่อเนื่อง (Continuous duty)
