ปั๊มน้ำคาลปีด้า รุ่น A (Self-Priming)
เครื่องสูบน้ำหอยโข่งใบพัดเปิด ชนิดล่อน้ำเอง (Self-Priming) สามารถล่อน้ำได้เองอัตโนมัติแม้ในกรณีที่ท่อดูดว่างเปล่า เหมาะสำหรับสูบน้ำสะอาดหรือน้ำที่มีสิ่งสกปรกปนเปื้อนเล็กน้อย ใช้ในงานระบายน้ำ, การชลประทาน, และการใช้งานในภาคอุตสาหกรรมและอาคารขนาดใหญ่
จุดเด่นและคุณสมบัติ
ล่อน้ำเองอัตโนมัติ
มีวาล์วกันกลับในตัว (Built-in backflow preventer) ป้องกันการไหลย้อนกลับและช่วยให้ปั๊มเริ่มทำงานใหม่ได้เอง (Re-priming) แม้ท่อดูดจะว่างเปล่า
ใบพัดเปิด (Open Impeller)
ออกแบบมาสำหรับสูบน้ำสะอาดหรือน้ำที่มีสิ่งสกปรกปนเปื้อนเล็กน้อย สามารถจัดการของแข็งได้ถึง 10-15 มม.
โครงสร้างทนทาน

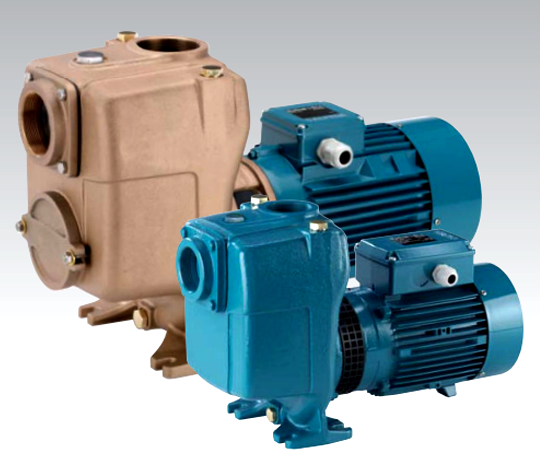

มีให้เลือกทั้งรุ่น A (ตัวเรือนเหล็กหล่อ) และรุ่น B-A (ตัวเรือนบรอนซ์) เพื่อความเหมาะสมกับการใช้งานที่แตกต่างกัน
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำหอยโข่งแบบ Close-coupled พร้อมใบพัดเปิด มีวาล์วกันกลับในตัวเพื่อป้องกันการไหลย้อนกลับเมื่อปั๊มหยุดทำงาน และช่วยให้แน่ใจว่าการล่อน้ำจะเกิดขึ้นเองอัตโนมัติในการสตาร์ทครั้งต่อไป ปั๊มสามารถล่อน้ำได้เองแม้จะเติมของเหลวเพียงบางส่วนและท่อดูดว่างเปล่าโดยสมบูรณ์
- รุ่น A: ตัวเรือนปั๊มและหน้าแปลนมอเตอร์ทำจากเหล็กหล่อ
- รุ่น B-A: ตัวเรือนปั๊มและหน้าแปลนมอเตอร์ทำจากบรอนซ์ (ปั๊มถูกทำสีทั้งตัว)
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | รุ่น A (เหล็กหล่อ) | รุ่น B-A (บรอนซ์) |
|---|---|---|
| Pump casing, Suction flange, Lantern bracket, Impeller *Inspection cover (เฉพาะรุ่น A 65, A 80) |
Cast iron GJL 200 EN 1561 | Bronze GCu-Sn 10 EN 1982 |
| Shaft (เพลา) | Chrome-nickel steel 1.4305 (AISI 303) *Chrome steel 1.4104 (AISI 430) เฉพาะรุ่น A 65-150 |
Cr-Ni-Mo steel 1.4401 (AISI 316) |
| Mechanical seal (ซีลกันรั่ว) | Carbon - Ceramic - NBR | |
ข้อมูลประสิทธิภาพ (Performance Data)
| รุ่น (Model) | กำลังมอเตอร์ (kW) | กำลังมอเตอร์ (HP) | ปริมาณน้ำ Q (m³/h) | ระยะส่ง H (m) |
|---|---|---|---|---|
| A 40 Series | ||||
| A 40-110B/A | 0.55 | 0.75 | 3.6 - 18 | 12.9 - 3.4 |
| A 40-110A/A | 0.75 | 1 | 3.6 - 18 | 15.4 - 5.6 |
| A 50 Series | ||||
| A 50-125CE | 1.1 | 1.5 | 6 - 24 | 12.8 - 3.3 |
| A 50-125BE | 1.5 | 2 | 6 - 27 | 15.5 - 4 |
| A 50-125AE | 2.2 | 3 | 6 - 33 | 19.5 - 5 |
| A 65 Series | ||||
| A 65-150C/A | 3 | 4 | 15 - 48 | 17.5 - 6.5 |
| A 65-150B/A | 4 | 5.5 | 15 - 54 | 21.5 - 6.5 |
| A 65-150A/A | 5.5 | 7.5 | 15 - 60 | 29 - 11 |
| A 80 Series | ||||
| A 80-170B | 5.5 | 7.5 | 24 - 66 | 27.3 - 13.7 |
| A 80-170A | 7.5 | 10 | 24 - 66 | 33.6 - 20.4 |
การใช้งาน (Applications)
- สำหรับสูบน้ำสะอาดหรือน้ำที่สกปรกเล็กน้อย
- สามารถจัดการของแข็งได้สูงสุด 10 มม. (รุ่น A 40, A 50) และ 15 มม. (รุ่น A 65, A 80)
- สำหรับงานระบายน้ำในบ่อหรืออ่างเก็บน้ำ
- สำหรับงานชลประทาน การเกษตร
- สำหรับการใช้งานในภาคอุตสาหกรรมและอาคารขนาดใหญ่
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -10 °C ถึง +90 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- แรงดันใช้งานสูงสุด: 6 บาร์ (10 บาร์ สำหรับรุ่น A 80-170)
- มอเตอร์ 2-pole (2900 rpm)
- ระดับการป้องกัน: IP 54
- ใช้งานต่อเนื่อง (Continuous duty)
