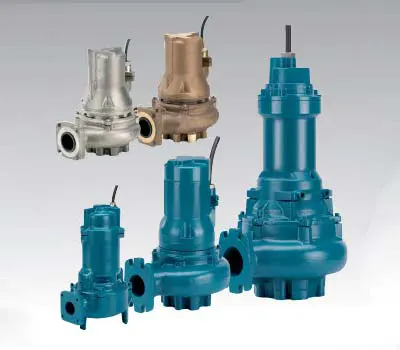

ปั๊มน้ำ รุ่น GMV (Vortex Impeller)
ปั๊มจุ่ม Calpeda รุ่น GMV-Series มาพร้อมใบพัดแบบ Vortex ที่ออกแบบมาเพื่องานสูบน้ำโสโครกหรือน้ำเสียที่มีของแข็งและเส้นใยปะปนโดยเฉพาะ สามารถรองรับของแข็งได้สูงสุดถึง 100 มม. โดดเด่นด้วยระบบซีลเพลาแบบสองชั้นพร้อมห้องน้ำมัน (Twin Mechanical Seal with Oil Chamber) ที่ให้ความทนทานสูงสุด เหมาะอย่างยิ่งสำหรับการใช้งานในที่พักอาศัย, โรงงานอุตสาหกรรม, และงานระบายน้ำทั่วไปที่ต้องการความเชื่อถือได้สูง
จุดเด่นและคุณสมบัติ
ระบบซีลสองชั้นพร้อมห้องน้ำมัน
มาพร้อม Double mechanical shaft seal และห้องน้ำมันคั่นกลาง (Oil chamber) เพื่อป้องกันมอเตอร์จากน้ำอย่างสมบูรณ์ และยืดอายุการใช้งานแม้ในสภาวะที่ท้าทาย
ใบพัด Vortex Impeller
ใช้ใบพัดแบบ Vortex ที่ออกแบบมาเพื่อการสูบจ่ายน้ำเสียและน้ำโสโครกโดยเฉพาะ ให้ประสิทธิภาพสูง ป้องกันการอุดตัน
รองรับของแข็งได้หลากหลาย
มีความสามารถในการจัดการของแข็งที่ปะปนมากับน้ำเสียได้ตั้งแต่ขนาด 50 มม. ไปจนถึงสูงสุด 100 มม. เหมาะกับงานที่หลากหลาย
โครงสร้างและการผลิต (Construction)
ปั๊มจุ่มไฟฟ้าแบบ Close-coupled พร้อมใบพัดแบบ Vortex impeller มีระบบซีลสองชั้นพร้อมห้องน้ำมัน
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม, ใบพัด, เสื้อมอเตอร์, ฝาครอบมอเตอร์ (Pump casing, Impeller, Motor casing, Motor cover) | Cast iron EN-GJL-250 (+Ni for Impeller) |
| เพลามอเตอร์ (Motor shaft) | Stainless steel AISI 420B |
| ซีลเชิงกลด้านมอเตอร์ (Mechanical seal - Motor side) | Graphite / Ceramic |
| ซีลเชิงกลด้านปั๊ม (Mechanical seal - Pump side) | Silicon carbide / Silicon carbide |
การใช้งาน (Applications)
- เหมาะสำหรับสูบน้ำโสโครก (Slurry), น้ำเสีย (Sewage), และน้ำทิ้งทั่วไป (Waste water) ที่มีของแข็งและเส้นใยปะปน
- ใช้ในงานอาคารขนาดใหญ่ (Civil Applications) และโรงงานอุตสาหกรรม (Industrial)
- ใช้ในงานระบายน้ำทั่วไป (Drainage applications)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: สูงสุด 40 °C
- ระดับการจุ่มลึกสุด: 20 เมตร (ขึ้นอยู่กับความยาวสายไฟ)
- ใช้งานต่อเนื่อง (เมื่อมอเตอร์จมอยู่ใต้น้ำ)
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
ระบบซีลแบบสองชั้นพร้อมห้องน้ำมัน (Twin Mechanical Seal)
ปั๊มจุ่ม GMV ได้รับการออกแบบมาเพื่องานสูบน้ำเสียที่สมบุกสมบัน โดยใช้ระบบ Twin Mechanical Seal ที่แยกฝั่งมอเตอร์และฝั่งปั๊มออกจากกันชัดเจน ซีลด้านปั๊มที่ต้องสัมผัสกับน้ำเสียโดยตรงทำจาก Silicon carbide ซึ่งทนทานต่อการเสียดสีสูง ส่วนซีลด้านมอเตอร์ใช้ Graphite/Ceramic การมีห้องน้ำมัน (Oil chamber) คั่นกลางช่วยหล่อลื่นและระบายความร้อนให้ซีล ทำให้อายุการใช้งานยาวนานขึ้นและป้องกันน้ำรั่วซึมเข้ามอเตอร์ได้อย่างเด็ดขาด
ประสิทธิภาพของใบพัด Vortex (Vortex Impeller)
การใช้ใบพัดแบบ Vortex ช่วยสร้างกระแสน้ำวนเพื่อดึงกากตะกอนและของแข็งให้ผ่านตัวปั๊มไปได้โดยไม่เกิดการอุดตัน (Clogging-free) ตัวเรือนปั๊มและใบพัดผลิตจาก Cast iron EN-GJL-250 ที่แข็งแรงทนทาน รองรับการผ่านของแข็งขนาดใหญ่ได้สูงสุดถึง 100 มม. จึงตอบโจทย์งานระบบบำบัดน้ำเสียและงานระบายน้ำในอุตสาหกรรมได้อย่างมีประสิทธิภาพ
สรุปสเปกประสิทธิภาพ (Technical Specifications)
| รุ่น (Model) | ขนาดท่อ (DN) | ขนาดของแข็งที่ผ่านได้ (Free Passage) | รอบมอเตอร์ (r.p.m.) |
|---|---|---|---|
| GMV 50-80 | 80 mm. | 50 mm. | 2850 |
| GMV4 65-80 | 80 mm. | 65 mm. | 1450 |
| GMV4 100-150 | 150 mm. | 100 mm. | 1450 |
