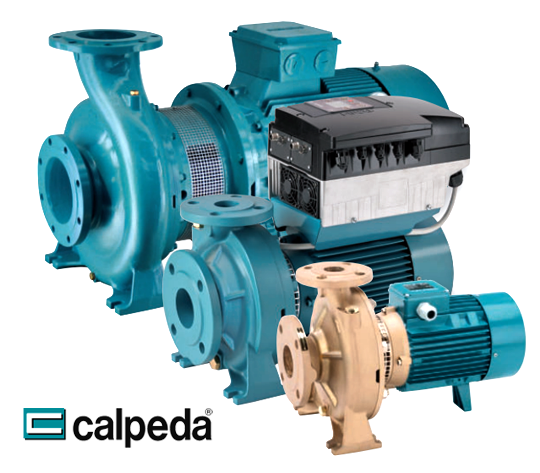

ปั๊มน้ำหอยโข่ง งานอุตสาหกรรมและอาคาร รุ่น NM4, NMS4
ปั๊มน้ำหอยโข่งรุ่น NM4 และ NMS4 คือตัวเลือกอันดับหนึ่งสำหรับงานที่ต้องการความเงียบและความทนทานเป็นพิเศษ ด้วยการทำงานที่ความเร็วรอบช้า (1450 rpm) จึงช่วยลดเสียงรบกวนได้อย่างมีนัยสำคัญ มาพร้อมโครงสร้างที่แข็งแกร่งตามมาตรฐาน EN 733 และรุ่น NMS4 ที่มีนวัตกรรม Stub-Shaft เพื่อยืดอายุการใช้งานมอเตอร์ให้ยาวนานสูงสุด
จุดเด่นและคุณสมบัติหลัก
รอบช้า เสียงเงียบ (Low Noise)
ด้วยมอเตอร์ 4-Pole (1450 rpm) ทำให้ระดับเสียงรบกวนต่ำกว่าปั๊มรอบเร็วอย่างชัดเจน เหมาะสำหรับโรงพยาบาล, โรงแรม และอาคารพักอาศัย
โครงสร้าง Stub-Shaft (NMS4)
นวัตกรรมตลับลูกปืนกันรุนในตัว ช่วยรับแรงทั้งหมดของปั๊ม ปกป้องและยืดอายุการใช้งานมอเตอร์ และสามารถใช้กับมอเตอร์มาตรฐาน IEC ทั่วไปได้
มาตรฐานสากล EN 733
ขนาดและประสิทธิภาพหลักสอดคล้องตามมาตรฐานยุโรป EN 733 มั่นใจในสมรรถนะและการทดแทน (Interchangeability) ในงานระบบ
มอเตอร์ประสิทธิภาพสูง IE3
มาพร้อมมอเตอร์มาตรฐาน IE3 ช่วยลดค่าใช้จ่ายด้านพลังงาน ลดความร้อนสะสม และยืดอายุการใช้งานของฉนวนมอเตอร์
วัสดุหลากหลาย (Bronze Option)
มีรุ่น B-NM4 และ B-NMS4 ที่ตัวเรือนทำจากบรอนซ์ทั้งตัว สำหรับงานสูบน้ำทะเลหรือของเหลวที่มีฤทธิ์กัดกร่อน
ไฮดรอลิกส์ประสิทธิภาพสูง
ใบพัดและตัวเรือนปั๊มได้รับการออกแบบให้ลดการสูญเสียพลังงาน (Hydraulic Loss) และมีค่า NPSH ต่ำ ช่วยป้องกันการเกิด Cavitation
โครงสร้างและการผลิต
ปั๊มรุ่น NM4 และ NMS4 ถูกออกแบบมาให้ทนทานและง่ายต่อการบำรุงรักษา มีตัวเลือกรุ่นมาตรฐานที่ทำจากเหล็กหล่อ และรุ่นพิเศษ B-NM4, B-NMS4 ที่มีส่วนสัมผัสน้ำทำจากบรอนซ์ ทนทานต่อน้ำทะเล
- NM4: โครงสร้าง Close-coupled ใช้เพลามอเตอร์ชนิดยาวพิเศษต่อตรงกับปั๊ม (สูงสุด 15 kW)
- NMS4: โครงสร้าง Stub-shaft ใช้เพลาปั๊มแยกพร้อมตลับลูกปืนในตัว เชื่อมต่อกับมอเตอร์มาตรฐาน IEC (ตั้งแต่ 18.5 kW)
- การเชื่อมต่อ: รุ่นเล็กใช้ข้อต่อเกลียว (ISO 228), รุ่นใหญ่ใช้หน้าแปลน (Flanges PN 10, EN 1092-2)
| ส่วนประกอบ | วัสดุมาตรฐาน (NM4, NMS4) | วัสดุพิเศษ (B-NM4, B-NMS4) |
|---|---|---|
| เสื้อปั๊ม / Casing Cover | เหล็กหล่อ (Cast Iron GJL 200 EN 1561) | บรอนซ์ (Bronze G-Cu Sn 10 EN 1982) |
| ใบพัด (Impeller) | เหล็กหล่อ / บรอนซ์ / ทองเหลือง (ขึ้นอยู่กับรุ่น) | |
| เพลา (Shaft) | Cr-Ni steel AISI 303 / Cr steel AISI 430 | |
| ซีลกันรั่ว (Mechanical Seal) | Carbon - Ceramic - NBR | |
ข้อมูลทางเทคนิค
การใช้งาน (Applications)
- ระบบปรับอากาศ (HVAC), ทำความร้อน, ทำความเย็น และหมุนเวียน
- ระบบส่งน้ำประปาและเสริมแรงดัน (Booster) ในอาคารที่ต้องการความเงียบ
- การใช้งานในภาคอุตสาหกรรมทั่วไป
- ระบบชลประทาน (Irrigation)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -10 °C ถึง +90 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- ระยะดูดลึกสุด: 7 เมตร
- แรงดันใช้งานสูงสุด: 10 bar (สูงสุด 16 bar ในบางรุ่น)
- การทำงาน: ต่อเนื่อง (Continuous duty)
ระบบควบคุมอัจฉริยะ I-MAT (Optional)
เพิ่มประสิทธิภาพและปกป้องปั๊มของคุณด้วยอุปกรณ์ปรับความเร็วรอบมอเตอร์ (VFD) รุ่น I-MAT ที่ติดตั้งมาบนตัวปั๊ม พร้อมเซนเซอร์แรงดันจากโรงงาน
ประโยชน์หลัก
- ประหยัดพลังงานสูงสุด: ปรับความเร็วรอบให้เหมาะกับการใช้น้ำจริง
- ดีไซน์กะทัดรัด: ติดตั้งง่าย ไม่ต้องใช้พื้นที่ตู้คอนโทรลขนาดใหญ่
- เชื่อถือได้: ตั้งค่าและทดสอบจากโรงงาน Calpeda โดยตรง
ระบบป้องกันสมบูรณ์แบบ
- ป้องกันน้ำแห้ง (Dry Running Protection)
- ป้องกันการทำงานเมื่อวาล์วปิด (Closed Valve Port)
- ป้องกันกระแสเกิน, แรงดันตก/เกิน
- ป้องกันการรั่วไหลในระบบ
ข้อมูลประสิทธิภาพเชิงลึก (EN 733 Standard)
เอกสารข้อมูลฉบับเต็มประกอบด้วยกราฟประสิทธิภาพ (Performance Curve), NPSH curve, และข้อมูลทางเทคนิคทั้งหมดที่จำเป็นสำหรับวิศวกรในการเลือกรุ่นปั๊มที่เหมาะสมกับ Duty Point ของคุณได้อย่างแม่นยำ
