ปั๊มน้ำ รุ่น GQS, GQV (Vortex Impeller)
ปั๊มจุ่มใบพัดเดี่ยว (Single-impeller) พร้อมใบพัดแบบ Vortex (free-flow) เหมาะสำหรับงานระบายน้ำเสียในที่พักอาศัยและภาคอุตสาหกรรม สามารถจัดการน้ำเสียหรือน้ำสกปรกที่มีของแข็งปนเปื้อนได้ถึง 50 มม. มาพร้อมระบบซีลเพลาสองชั้นพร้อมห้องน้ำมันเพื่อป้องกันการทำงานขณะน้ำแห้ง (dry-running) เพิ่มความทนทานและอายุการใช้งานที่ยาวนาน
จุดเด่นและคุณสมบัติ
ใบพัด Vortex (Vortex Impeller)
ใบพัดแบบ Free-flow (vortex) ถูกออกแบบมาโดยเฉพาะสำหรับจัดการของเหลวที่มีของแข็งปนเปื้อนขนาดใหญ่ได้ถึง 50 มม. ลดปัญหาการอุดตัน
ซีลสองชั้นพร้อมห้องน้ำมัน
ระบบซีลเพลาแบบ Double mechanical seal พร้อมห้องน้ำมันคั่นกลาง ช่วยปกป้องมอเตอร์จากน้ำและป้องกันความเสียหายจากการทำงานขณะน้ำแห้ง
โครงสร้างทนทานสูง
เสื้อปั๊มและใบพัดทำจากเหล็กหล่อ (Cast iron) เคลือบด้วย Epoxy Cataphoresis เพิ่มความทนทานต่อการกัดกร่อนจากสนิม
โครงสร้างและการผลิต

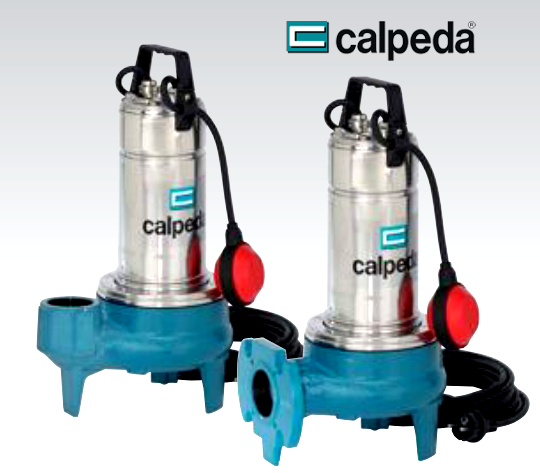

ปั๊มจุ่มใบพัดเดี่ยวพร้อมใบพัด Vortex (free-flow) มีให้เลือก 2 รุ่นตามลักษณะท่อส่ง:
- GQS: ท่อส่งแนวตั้งแบบเกลียว (Vertical threaded delivery port) ขนาด G 2”
- GQV: ท่อส่งแนวนอนแบบหน้าแปลนและเกลียว (Horizontal flanged and threaded delivery port) ขนาด DN 50 - G 2”
ติดตั้งระบบซีลเพลาแบบ Double mechanical seal พร้อมห้องน้ำมันคั่นกลางเพื่อป้องกันการทำงานขณะน้ำแห้ง มอเตอร์ 2-pole induction motor, 50 Hz (n ≈ 2900 rpm) ระดับฉนวน Class F และระดับการป้องกัน IP X8 สำหรับการจุ่มต่อเนื่อง
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม และ ใบพัด (Pump casing, Impeller) | เหล็กหล่อ GJL 200 EN 1561 |
| ปลอกมอเตอร์, ฝาครอบมอเตอร์ และฝาครอบเสื้อปั๊ม (Motor jacket, Jacket cover, Casing cover) |
เหล็กโครเมียม-นิกเกิล AISI 304 |
| หูหิ้ว (Handle) | พอลิโพรพิลีน (เสริมโครงสเตนเลส AISI 304) |
| เพลา (Shaft) | เหล็กโครเมียม-นิกเกิล AISI 304 |
| ซีลทางกล (Mechanical seal) | Ceramic alumina / Carbon / NBR |
| น้ำมันหล่อลื่นซีล (Seal lubrication oil) | น้ำมันเกรดอาหารและยา (Food/Pharma Grade) |
การใช้งาน
- สำหรับน้ำเสียในที่พักอาศัยและภาคอุตสาหกรรม
- สูบน้ำสกปรกที่มีของแข็งปนเปื้อนขนาดสูงสุด 50 มม.
- การระบายน้ำออกจากห้องหรือการระบายน้ำในถัง
- การสูบน้ำจากบ่อ, ลำธาร หรือหลุม และการรวบรวมน้ำฝน
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลว: สูงสุด 35°C
- ค่าความเป็นกรด-ด่าง (pH value): 6-11
- ระยะจุ่มลึกสูงสุด: 5 เมตร
- ระยะจุ่มต่ำสุด: 275 มม.
- เหมาะสำหรับใช้งานต่อเนื่อง (ขณะมอเตอร์จมอยู่ในน้ำ)
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
เทคโนโลยีการเคลือบ Epoxy Cataphoresis
ชิ้นส่วนสำคัญอย่างเสื้อปั๊ม (Pump casing) และใบพัด ได้รับการปกป้องเป็นพิเศษด้วยกระบวนการเคลือบ Epoxy Cataphoresis ร่วมกับการทำสีภายนอก ซึ่งช่วยเพิ่มความทนทานต่อการเกิดสนิมและการกัดกร่อนจากน้ำเสียได้อย่างมีประสิทธิภาพ ยืดอายุการใช้งานตัวเครื่องแม้จมอยู่ในน้ำเป็นเวลานาน
วาล์วระบายอากาศป้องกันการสูญเสียการดูด (Relief Valve)
ปั๊มรุ่นนี้ติดตั้ง Relief valve บริเวณรอบใบพัด ทำหน้าที่ระบายอากาศที่ค้างอยู่ภายในระบบ ช่วยให้มั่นใจได้ว่าปั๊มจะสามารถล่อน้ำ (Priming) และสูบน้ำได้ทันที แม้หลังจากหยุดพักการทำงานไปเป็นเวลานาน
ความยืดหยุ่นของท่อทางส่ง (Delivery Port Flexibility)
Calpeda ออกแบบมาให้รองรับหน้างานที่แตกต่างกัน โดยรุ่น GQS จะมีท่อทางส่งเกลียวชี้ขึ้นแนวตั้ง (Vertical G 2") เหมาะกับบ่อพักน้ำขนาดเล็กที่ไม่ต้องการใช้ข้องอต่อยื่นออกมา ส่วนรุ่น GQV มาพร้อมหน้าแปลนแบบรวมเกลียว (Flange DN 50 ผสม G 2") ในแนวนอน เพิ่มความสะดวกในการเชื่อมต่อกับระบบท่อหลากหลายรูปแบบ
