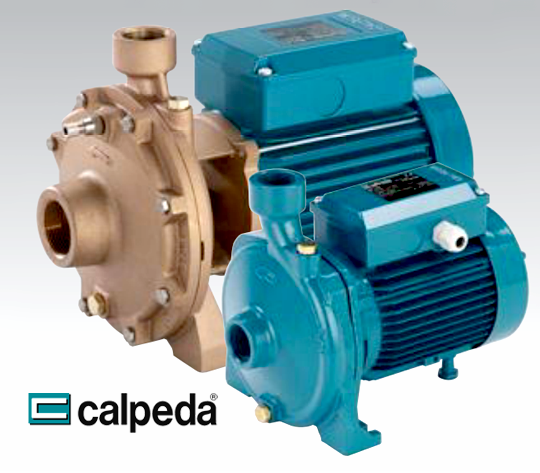

ปั๊มน้ำหอยโข่งใบพัดเดี่ยวและใบพัดคู่ รุ่น NM, NMD
ปั๊มน้ำหอยโข่งแบบ Close-Coupled ชนิดรอบเร็ว (2900 rpm) ที่ได้รับความนิยมสูงสุด รุ่น NM มาพร้อมใบพัดเดี่ยว ในขณะที่รุ่น NMD มีใบพัดคู่แบบ Back-to-Back เพื่อสร้างแรงดันที่สูงขึ้นและสมดุลแรงผลักในแนวแกน เหมาะสำหรับงานสูบจ่ายของเหลวสะอาดในระบบที่หลากหลาย ตั้งแต่งานอาคารไปจนถึงโรงงานอุตสาหกรรม
จุดเด่นและคุณสมบัติหลัก
โครงสร้างใบพัดเดี่ยวและคู่
รุ่น NM สำหรับการใช้งานทั่วไป และรุ่น NMD ใบพัดคู่ที่ให้แรงดันสูงขึ้น เหมาะสำหรับงานที่ต้องการ Head สูงเป็นพิเศษ
มอเตอร์ประสิทธิภาพสูง
มอเตอร์เหนี่ยวนำ 2-Pole (2900 rpm) มาตรฐาน IE2/IE3 (สำหรับรุ่น 0.75kW ขึ้นไป) ช่วยประหยัดพลังงานและทำงานได้อย่างต่อเนื่อง (Continuous Duty)
มีรุ่น Bronze สำหรับน้ำทะเล
รุ่น B-NM และ B-NMD มีเสื้อปั๊มและ Lantern Bracket ทำจาก Bronze G-Cu Sn 10 ทนทานต่อการกัดกร่อนจากน้ำทะเลและน้ำกร่อยได้ดีเยี่ยม
โครงสร้างและการผลิต
ปั๊มน้ำรุ่น NM และ NMD ถูกออกแบบในลักษณะ Close-coupled โดยมีเพลามอเตอร์ชนิดยาวพิเศษ (Extended Shaft) ต่อตรงเข้ากับปั๊ม ทำให้มีขนาดกะทัดรัดและติดตั้งง่าย
- NM: รุ่นใบพัดเดี่ยว (Single-impeller)
- NMD: รุ่นใบพัดคู่ (Twin-impeller) ติดตั้งแบบหันหลังชนกัน (back-to-back) เพื่อสร้างสมดุลของแรงผลักในแนวแกน (axial thrust balancing)
- การเชื่อมต่อ: ใช้ข้อต่อแบบเกลียว (Threaded ports) ตามมาตรฐาน ISO 228/1 (BS 2779)
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุมาตรฐาน (NM, NMD) | วัสดุพิเศษ (B-NM, B-NMD) |
|---|---|---|
| เสื้อปั๊มและขารอง (Pump Casing / Lantern Bracket) | เหล็กหล่อ (Cast Iron GJL 200 EN 1561) | บรอนซ์ (Bronze G-Cu Sn 10 EN 1982) |
| ใบพัด (Impeller) | ทองเหลือง (Brass P-Cu Zn 40 Pb 2) / เหล็กหล่อ (เฉพาะ NM 17) | |
| เพลา (Shaft) | Cr steel AISI 430 / Cr-Ni steel AISI 303 | Cr-Ni-Mo steel AISI 316 |
| ซีลกันรั่ว (Mechanical Seal) | Carbon - Ceramic - NBR | |
ข้อมูลทางเทคนิค
ประเภทการใช้งาน (Applications)
- สำหรับสูบจ่ายของเหลวสะอาดที่ไม่มีฤทธิ์กัดกร่อน (ปริมาณของแข็งไม่เกิน 0.2%)
- ระบบส่งน้ำประปาและระบบเสริมแรงดัน (Booster)
- ระบบปรับอากาศ, ทำความร้อน, ทำความเย็น และหมุนเวียน
- การใช้งานในภาคอุตสาหกรรมและอาคารขนาดใหญ่ (Civil)
- ระบบดับเพลิง (Fire fighting applications)
- ระบบชลประทาน (Irrigation)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -10 °C ถึง +90 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- ระยะดูดลึกสุด: 7 เมตร
- แรงดันใช้งานสูงสุด: 10 bar (สูงสุด 16 bar สำหรับรุ่น NMD 25/190, 32/210, 40/180)
- การทำงาน: ต่อเนื่อง (Continuous duty)
ตารางสรุปประสิทธิภาพการทำงาน (Performance Overview)
ปั๊มน้ำใบพัดเดี่ยว (NM Series)
👈 เลื่อนซ้าย-ขวา 👉 เพื่อดูข้อมูลตาราง| รุ่นซีรีส์ (Series) | กำลังมอเตอร์ (kW) | อัตราการไหล Q (m³/h) | แรงดัน Head H (m) |
|---|---|---|---|
| NM 1 | 0.37 | 1.0 - 4.8 | 22.0 - 16.3 |
| NM 2 | 0.55 - 0.75 | 1.0 - 5.4 | 33.5 - 16.0 |
| NM 3 | 1.1 - 2.2 | 1.5 - 8.4 | 56.0 - 26.0 |
| NM 10 | 0.55 - 1.5 | 6.6 - 16.8 | 23.5 - 7.5 |
| NM 12 | 2.2 - 4.0 | 6.6 - 21.0 | 57.5 - 32.0 |
| NM 17 | 1.1 - 3.0 | 10.8 - 42.0 | 18.0 - 3.5 |
| NM 20/160 | 0.75 - 1.5 | 2.4 - 10.8 | 36.0 - 22.0 |
| NM 25/12 | 0.55 - 0.75 | 2.4 - 13.2 | 23.5 - 11.0 |
| NM 25/160 | 1.1 - 1.5 | 2.4 - 15.0 | 36.5 - 23.0 |
| NM 25/20 | 2.2 - 4.0 | 2.4 - 16.8 | 62.0 - 29.0 |
ปั๊มน้ำใบพัดคู่ (NMD Series) แรงดันสูง
👈 เลื่อนซ้าย-ขวา 👉 เพื่อดูข้อมูลตาราง| รุ่นซีรีส์ (Series) | กำลังมอเตอร์ (kW) | อัตราการไหล Q (m³/h) | แรงดัน Head H (m) |
|---|---|---|---|
| NMD 20/110 | 0.45 - 0.75 | 1.0 - 4.2 | 43.0 - 18.0 |
| NMD 20/140 | 1.1 - 1.5 | 1.0 - 8.4 | 67.0 - 36.0 |
| NMD 25/190 | 3.0 - 4.0 | 2.4 - 10.8 | 98.0 - 46.0 |
| NMD 32/210 | 4.0 - 9.2 | 5.4 - 24.0 | 114.0 - 37.0 |
| NMD 40/180 | 4.0 - 9.2 | 9.6 - 42.0 | 75.0 - 25.0 |
ดาวน์โหลดเอกสาร (Downloads)
เอกสารข้อมูลฉบับเต็มประกอบด้วยกราฟประสิทธิภาพ (Performance Curve), มิติและขนาดของตัวปั๊ม, และข้อมูลทางเทคนิคทั้งหมดที่จำเป็นสำหรับวิศวกรในการเลือกรุ่นปั๊มที่เหมาะสม
