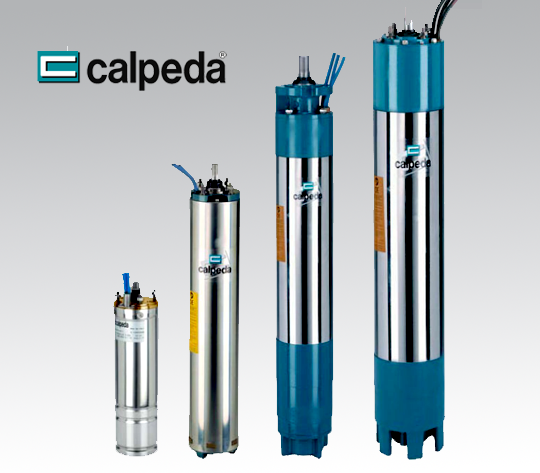

มอเตอร์ไฟฟ้าสำหรับปั๊มน้ำบาดาล รุ่น CS
มอเตอร์ไฟฟ้า Submersible สำหรับเครื่องสูบน้ำบาดาลขนาด 4", 6", 8" และ 10" สร้างขึ้นด้วยเทคโนโลยีขั้นสูงและส่วนประกอบคุณภาพเยี่ยม เพื่อให้มั่นใจในความแข็งแรงเชิงกลและความน่าเชื่อถือทางไฟฟ้าที่ยอดเยี่ยม
จุดเด่นและคุณสมบัติ
เทคโนโลยีและคุณภาพขั้นสูง
มอเตอร์ Calpeda CS ถูกสร้างและทดสอบอย่างเข้มงวดในทุกขั้นตอนการผลิต ทำให้มีประสิทธิภาพสูง แข็งแรงทนทาน และมีความเสถียรทางไฟฟ้าเป็นเลิศ
ดีไซน์แบบพันขดลวดใหม่ได้
ออกแบบมาเพื่อให้สามารถพันขดลวดใหม่ (Rewindable) ได้ และง่ายต่อการเข้าถึงชิ้นส่วนต่างๆ ช่วยให้การบำรุงรักษาและการซ่อมแซมทำได้สะดวกและรวดเร็ว
มาตรฐาน NEMA
มอเตอร์ทุกรุ่นถูกผลิตตามมาตรฐาน NEMA (National Electrical Manufacturers Association) ทำให้สามารถนำไปเชื่อมต่อกับปั๊มบาดาลยี่ห้ออื่นที่ใช้มาตรฐานเดียวกันได้
โครงสร้างและการผลิต
มอเตอร์ Calpeda CS Series มีการออกแบบโครงสร้างภายในที่แตกต่างกันเพื่อประสิทธิภาพสูงสุดในแต่ละขนาด โดยมอเตอร์ขนาด 4 นิ้ว จะใช้ของเหลวไดอิเล็กทริกชนิดพิเศษเกรดอาหาร (food grade dielectric fluid) ซึ่งช่วยในการหล่อลื่นได้ดีเยี่ยม ยืดอายุการใช้งานของชิ้นส่วนที่เคลื่อนไหวและขดลวดทองแดง ในขณะที่มอเตอร์ขนาด 6, 8 และ 10 นิ้ว จะอยู่ในอ่างน้ำ (water bath) และขดลวดจะถูกเคลือบด้วยโพลิไวนิลคลอไรด์ (PVC) เพื่อความทนทาน
| ส่วนประกอบ (Component) | วัสดุมาตรฐาน (Standard) | วัสดุทางเลือก (AISI 316) |
|---|---|---|
| มอเตอร์ไฟฟ้า ขนาด 4 นิ้ว | ||
| External frame | Cr-Ni steel AISI 304 | - |
| Motor flange | Brass or Cast iron | - |
| Shaft end | Cr-Ni-Mo steel AISI 316 | - |
| Thrust bearing | Oil wetted | - |
| มอเตอร์ไฟฟ้า ขนาด 6, 8 และ 10 นิ้ว | ||
| External frame | AISI 304 (AISI 316Ti for 10") | Cr-Ni-Mo steel AISI 316 Ti |
| Motor flange | Cast iron GJL 200 EN 1561 | Cr-Ni-Mo steel AISI 316 |
| Shaft end | Hardened and tempered AISI 420 (AISI 329 for 10") |
Cr-Ni-Mo steel AISI 329 |
| Bushings | Graphite (Bronze for 8" motor of 51-59-66 kW) | Graphite |
การใช้งาน
มอเตอร์ไฟฟ้า Calpeda CS Series ถูกออกแบบมาเพื่อใช้กับเครื่องสูบน้ำบาดาลโดยเฉพาะ เหมาะสำหรับการติดตั้งใน:
- บ่อบาดาล (Wells)
- ถังเก็บน้ำ (Tanks)
- ทะเลสาบหรืออ่างเก็บน้ำ (Lakes, basins)
ตอบ: จำเป็นต้องติดตั้งทันทีเมื่อนำมอเตอร์ไปติดตั้งใน ตำแหน่งที่ต่ำกว่าจุดดูดน้ำของบ่อ หรือติดตั้งใน แหล่งน้ำเปิด (เช่น ถังเก็บน้ำ, ทะเลสาบ) เพื่อบังคับให้เกิดการไหลของน้ำรอบตัวมอเตอร์ ซึ่งเป็นมาตรฐานความปลอดภัยเพื่อป้องกันความเสียหายจากความร้อนสูงเกินไป (Overheat)
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลวสูงสุด: 35°C (สำหรับรุ่น 4") และ 25°C (สำหรับรุ่น 6"-10")
- ความเร็วการไหลของน้ำเพื่อระบายความร้อน (ขั้นต่ำ):
- 4": 0.08 m/s
- 6": 0.20 m/s (4-15 kW), 0.50 m/s (18.5-30 kW)
- 8": 0.20 m/s (30-51 kW), 0.50 m/s (55-92 kW)
- 10": 0.50 m/s
- จำนวนการสตาร์ทสูงสุดต่อชั่วโมง: 10-20 ครั้ง (ขึ้นอยู่กับรุ่น)
- การทำงาน: ต่อเนื่อง (Continuous duty)
- ระดับการป้องกัน: IP 68
