Calpeda N, N4: ปั๊มน้ำ End-Suction มาตรฐานสากล EN 733

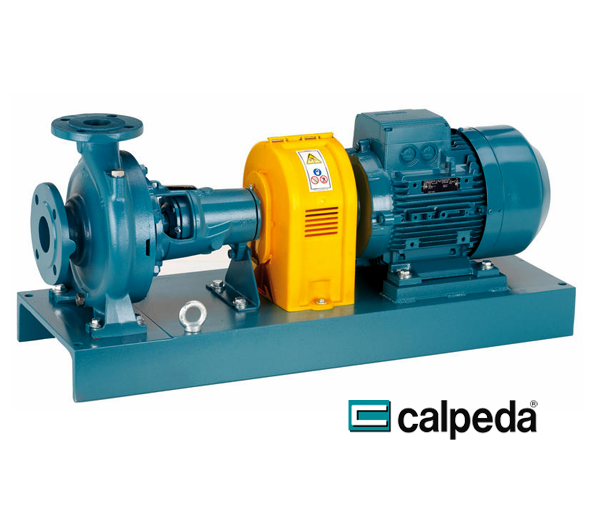

ปั๊มน้ำ End-Suction Calpeda รุ่น N และ N4

ปั๊มน้ำหอยโข่งชนิดแยกประกอบ (End-Suction) ซีรีส์ N และ N4 คือมาตรฐานระดับโลกสำหรับงานอุตสาหกรรม ด้วยจุดทำงาน (Duty Point) และขนาดหลักที่ออกแบบตามมาตรฐาน EN 733 ทำให้สามารถใช้ทดแทนปั๊มยี่ห้ออื่นที่อ้างอิงมาตรฐานเดียวกันได้อย่างมั่นใจ เหมาะสำหรับงานที่ต้องการความทนทานและความน่าเชื่อถือสูงสุด

จุดเด่นและคุณสมบัติหลัก

มาตรฐาน EN 733

ขนาดและประสิทธิภาพเป็นไปตามมาตรฐานยุโรป ทำให้มั่นใจได้ในคุณภาพและสามารถใช้ทดแทนในโครงการต่างๆ ได้อย่างสะดวก

รุ่นรอบช้า เสียงเงียบ (N4)

รุ่น N4 ทำงานที่ความเร็วรอบช้า (1450 rpm) จึงมีเสียงรบกวนต่ำเป็นพิเศษ เหมาะสำหรับติดตั้งในอาคารที่ต้องการความเงียบ เช่น โรงพยาบาลและโรงแรม

โครงสร้าง Back Pull-Out

ออกแบบให้สามารถถอดชุดตลับลูกปืน, เพลา, และซีลออกมาบำรุงรักษาได้ง่ายจากด้านหลัง โดยไม่ต้องถอดท่อหรือตัวเรือนปั๊มออกจากระบบ

โครงสร้างและการผลิต

ปั๊ม N และ N4 เป็นปั๊มใบพัดเดี่ยวชนิด End-suction ที่มาพร้อมแท่นตลับลูกปืน (Bearing bracket) ที่แข็งแรงทนทาน ออกแบบมาเพื่อการใช้งานหนักและต่อเนื่อง สามารถเลือกประกอบกับมอเตอร์มาตรฐานได้หลากหลายตามความต้องการของแต่ละโครงการ

ตารางวัสดุ (Materials)
ส่วนประกอบ วัสดุมาตรฐาน (N, N4) วัสดุพิเศษ (B-N, B-N4)
เสื้อปั๊ม / Casing Cover เหล็กหล่อ (Cast Iron GJL 200 EN 1561) บรอนซ์ (Bronze G-Cu Sn 10 EN 1982)
ใบพัด (Impeller) เหล็กหล่อ / ทองเหลือง (ขึ้นอยู่กับรุ่น) บรอนซ์
เพลา (Shaft) เหล็กกล้าคาร์บอน / เหล็กโครม สแตนเลส (Cr-Ni-Mo steel 1.4401 EN 10088)
ซีลกันรั่ว (Mechanical Seal) Carbon - Ceramic - NBR

ข้อมูลทางเทคนิค

การใช้งาน (Applications)

  • ระบบส่งน้ำ (Water supply)
  • ระบบปรับอากาศ (Air-conditioning), ทำความร้อน, และทำความเย็น
  • ระบบดับเพลิง (Fire fighting applications)
  • การใช้งานในภาคอุตสาหกรรมและเกษตรกรรม
  • การชลประทาน (Irrigation)

เงื่อนไขการใช้งาน (Operating Conditions)

  • อุณหภูมิของเหลว: -10 °C ถึง +90 °C
  • อุณหภูมิแวดล้อม: สูงสุด 40 °C
  • ระยะดูดลึกสุด: 7 เมตร
  • แรงดันใช้งานสูงสุด: 10 bar (สูงสุด 16 bar ในบางรุ่น)
  • การทำงาน: ต่อเนื่อง (Continuous duty)

ข้อมูลประสิทธิภาพเชิงลึก

เอกสารข้อมูลฉบับเต็มประกอบด้วยกราฟประสิทธิภาพ (Performance Curve), NPSH curve, และข้อมูลทางเทคนิคทั้งหมดที่จำเป็นสำหรับวิศวกรในการเลือกรุ่นปั๊มที่เหมาะสมกับ Duty Point ของระบบได้อย่างแม่นยำ
