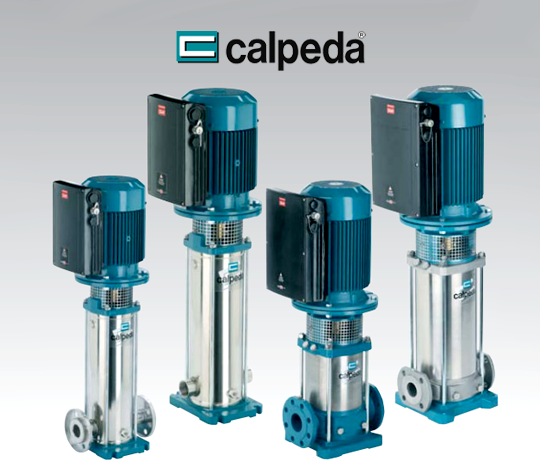

ปั๊มน้ำแนวตั้ง รุ่น MXV-E (Variable Speed)
ปั๊มน้ำแนวตั้งหลายใบพัด (Vertical multi-stage) รุ่น MXV-E มาพร้อมกับอุปกรณ์ควบคุมความเร็วรอบมอเตอร์ (Inverter) ในตัว ทำให้เป็นโซลูชันที่สมบูรณ์แบบสำหรับระบบที่ต้องการการควบคุมแรงดันที่แม่นยำและประหยัดพลังงานสูงสุด โครงสร้างแบบ In-Line ติดตั้งง่าย เหมาะสำหรับงานเสริมแรงดันในอาคารและโรงงานอุตสาหกรรมสมัยใหม่
จุดเด่นและคุณสมบัติ
ประหยัดพลังงานสูงสุด
ระบบ Inverter ปรับความเร็วรอบมอเตอร์ตามการใช้งานจริง ช่วยลดการใช้พลังงานได้อย่างมีนัยสำคัญเมื่อเทียบกับปั๊มที่ทำงานด้วยความเร็วคงที่
ควบคุมแรงดันคงที่ (Constant Pressure)
มาพร้อมเซนเซอร์แรงดัน ทำให้ปั๊มสามารถรักษาระดับแรงดันในระบบให้คงที่ได้ แม้จะมีการเปลี่ยนแปลงปริมาณการใช้น้ำ
ระบบป้องกันสมบูรณ์แบบ
มีระบบป้องกันในตัวหลากหลาย เช่น ป้องกันน้ำแห้ง (Dry-running), ป้องกันไฟตก-ไฟเกิน (Phase failure), และป้องกันการใช้งานเกินกำลัง (Overload)
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำแนวตั้งหลายใบพัด (Vertical multi-stage) ชนิดท่อทางดูดและส่งอยู่ในแนวเดียวกัน (In-Line) ชิ้นส่วนภายในที่สัมผัสของเหลวทำจากสแตนเลส พร้อมบูชประคองเพลา (Bearing sleeves) ที่ทนทานต่อการกัดกร่อนและหล่อลื่นด้วยน้ำที่สูบ
- MXV-E: ชิ้นส่วนภายในเป็นสแตนเลส AISI 304 (สำหรับรุ่น 50,65,80 ตัวเรือนปั๊มและฝาครอบบนเป็นเหล็กหล่อ)
- MXVL-E: (สั่งทำพิเศษ) ชิ้นส่วนภายในเป็นสแตนเลส AISI 316L ทนทานต่อการกัดกร่อนสูง
ตารางวัสดุ (Materials)
| ชิ้นส่วน (Component) | วัสดุ (Material) |
|---|---|
| ตัวเรือนปั๊ม, ฝาครอบด้านบน สำหรับรุ่น 50, 65, 80 (Pump casing, Upper cover for MXV-E 50-65-80) | Cast iron GJL 250 EN 1561 |
| หน้าแปลน, ปลอกหุ้มภายนอก, ตัวเรือนด้านดูด/ส่ง, ตัวเรือนใบพัด, ใบพัด, ฝาครอบด้านล่าง/บน, ปลอกสเปเซอร์ (Flange, External jacket, Suction/Delivery casing, Stage casing, Impeller, Lower/Upper cover, Spacer sleeve) | Chrome-nickel steel 1.4301 EN 10088 (AISI 304) |
| เพลาปั๊ม, ปลั๊ก (Pump shaft, Plug) | Chrome-nickel steel 1.4305 EN 10088 (AISI 303) |
| ซีลกันรั่วเชิงกล (Mechanical seal ISO 3069-KU) | Hard metal/Carbon/EPDM |
| แหวนกันสึก (Wear ring) | PTFE |
| โอริง (O-rings) | NBR |
การใช้งาน (Applications)
- ระบบเสริมแรงดันสำหรับงานระบบอาคาร (Building services pressure boosting)
- ระบบส่งน้ำสำหรับอาคารสูง (Water supply to multi-storey buildings)
- ระบบล้างทำความสะอาด (Washing plants)
- ระบบเสริมแรงดันในอุตสาหกรรม (Industrial pressure boosting systems)
- ปรับแต่งประสิทธิภาพการทำงานตามความต้องการของระบบอุตสาหกรรม (Performance curve adjustment)
เงื่อนไขการใช้งาน (Operating Conditions)
- สำหรับของเหลวที่สะอาด ไม่มีส่วนผสมของแข็งหรือสารกัดกร่อน (สามารถปรับเปลี่ยนวัสดุซีลได้ตามการร้องขอ)
- อุณหภูมิของเหลว: -15 °C ถึง +110 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- แรงดันใช้งานในตัวเรือนปั๊มสูงสุด: 25 บาร์
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
จุดเด่นสำคัญของปั๊มตระกูล MXV-E คือระบบปรับความเร็วรอบ (Variable Speed) ซึ่งเปิดโอกาสให้วิศวกรสามารถปรับแต่งเส้นโค้งประสิทธิภาพ (Performance Curve) ให้แมตช์กับความต้านทานของระบบท่อจริงได้แบบเรียลไทม์ ช่วยลดการสูญเสียพลังงาน (Energy loss) จากการเกิดแรงดันส่วนเกินได้อย่างมีประสิทธิภาพสูงสุด
ตัวปั๊มถูกออกแบบมาให้ทางเข้าและออกอยู่ในแนวระนาบเดียวกัน (In-Line) ช่วยดูดซับแรงกระทำจากท่อได้ดี ประหยัดพื้นที่ติดตั้ง ภายในยังใช้ปลอกประคองเพลาแบบป้องกันการกัดกร่อนที่ถูกหล่อลื่นด้วยของเหลวที่กำลังสูบ (Lubricated by the pumped liquid) ทำให้ลดความยุ่งยากในการบำรุงรักษา
