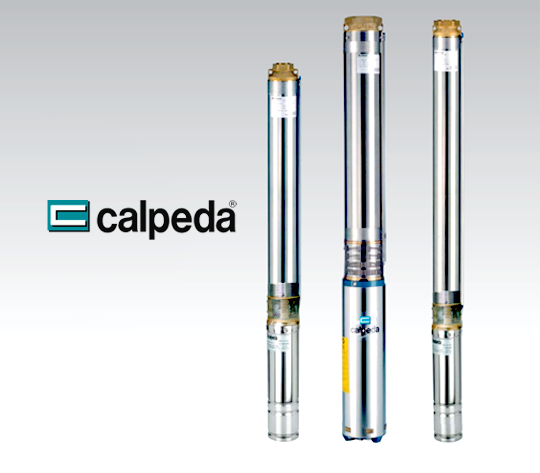

ปั๊มน้ำบาดาล Calpeda รุ่น SD, SDF, SDN
ปั๊มน้ำจุ่มสำหรับบ่อบาดาลขนาด 4 นิ้ว และ 6 นิ้ว (Submersible borehole pumps) เสื้อปั๊มภายนอกทำจากสแตนเลส AISI 304 แข็งแรงทนทาน เหมาะสำหรับงานสูบน้ำสะอาดจากบ่อลึกเพื่องานประปา, อุตสาหกรรม, ระบบดับเพลิง และการชลประทาน
จุดเด่นและคุณสมบัติ
สำหรับบ่อบาดาล 4" และ 6"
ออกแบบมาโดยเฉพาะสำหรับบ่อบาดาลขนาดมาตรฐาน (DN 100 mm และ DN 150 mm) ทำให้ติดตั้งและใช้งานได้อย่างเหมาะสม
วาล์วกันกลับในตัว
มีวาล์วกันกลับ (Non-return valve) ติดตั้งมาในตัวที่ท่อทางส่ง ช่วยป้องกันน้ำไหลย้อนกลับและลดความเสี่ยงจาก Water Hammer
ทนทานต่อทราย
สามารถทำงานในแหล่งน้ำที่มีปริมาณทรายปะปนได้สูงสุดถึง 150 กรัมต่อลูกบาศก์เมตร เหมาะกับสภาพบ่อบาดาลทั่วไป
โครงสร้างทนทาน
เสื้อปั๊มภายนอก (External jacket) ทำจากสแตนเลส AISI 304 พร้อมใบพัดและห้องใบพัดที่ทำจาก Noryl หรือ Polycarbonate
มอเตอร์มาตรฐาน NEMA
ใช้มอเตอร์ใต้น้ำรุ่น CS แบบ Rewindable ที่มีขนาดข้อต่อตามมาตรฐาน NEMA ทำให้สามารถใช้งานและบำรุงรักษาได้สะดวก
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำจุ่มสำหรับบ่อบาดาลขนาด 4 นิ้ว (DN 100 มม.) และ 6 นิ้ว (DN 150 มม.) เสื้อปั๊มภายนอกทำจากสแตนเลส AISI 304 ห้องใบพัดทำจาก Polycarbonate (สำหรับรุ่น 4SD) และ Noryl (สำหรับรุ่น 4SDF, 6SD, 6SDN) ท่อทางส่งมีวาล์วกันกลับในตัว การเชื่อมต่อเป็นแบบเกลียวตามมาตรฐาน ISO 228
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| External jacket, Pump shaft, Delivery casing, Suction lantern | Chrome-nickel steel AISI 304 |
| Impeller (ใบพัด) | GFN2V (NORYL) |
| Diffuser (ห้องใบพัด) | Polycarbonate (Lexan) / GFN2V (NORYL) |
| Wear ring | Chrome-nickel steel AISI 304 |
| Bearing bush | Thermoplastic Rubber |
การใช้งาน (Applications)
- สำหรับระบบประปา (Water supply)
- สำหรับการใช้งานในงานระบบอาคารขนาดใหญ่ และอุตสาหกรรม
- สำหรับระบบดับเพลิง (Fire fighting applications)
- สำหรับงานชลประทาน (Irrigation)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: สูงสุด 35 °C (สำหรับมอเตอร์ 4") และ 25 °C (สำหรับมอเตอร์ 6")
- ปริมาณทรายในน้ำสูงสุด: 150 กรัม/ลูกบาศก์เมตร
- ระดับการป้องกันมอเตอร์: IP 68
- ใช้งานต่อเนื่อง (Continuous duty)
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
นวัตกรรมการออกแบบใบพัดตามซีรีส์ (Impeller Technology)
ปั๊มบาดาลตระกูล SD ได้รับการออกแบบให้มีใบพัดที่แตกต่างกัน 3 รูปแบบ เพื่อตอบสนองความต้องการด้านชลศาสตร์ที่เฉพาะเจาะจง: Radial floating impellers ในรุ่น 4SDF ช่วยลดแรงเสียดทานและโอกาสทรายติดขัด, Radial impellers ในรุ่น 4SD 31 และ 6SDN เน้นการสร้างแรงดัน (Head) สูง, และ Mixed flow impellers ในรุ่น 4SD 10,15 และ 6SD ที่เน้นทำปริมาณน้ำ (Capacity) มากในขณะที่ยังคงความทนทานต่อทรายได้ดีเยี่ยม
การต่อร่วมกับมอเตอร์มาตรฐาน NEMA
ตัวปั๊มออกแบบหน้าแปลนและเพลาให้สามารถประกอบเข้ากับมอเตอร์บาดาลตามมาตรฐาน NEMA Standards โดยใช้มอเตอร์แบบ 2-pole (2900 rpm) ซีรีส์ CS ซึ่งเป็นแบบ Rewindable (สามารถพันขดลวดทองแดงใหม่ได้) ช่วยประหยัดค่าใช้จ่ายในการบำรุงรักษาและยืดอายุการใช้งานในระยะยาวได้อย่างยั่งยืน
