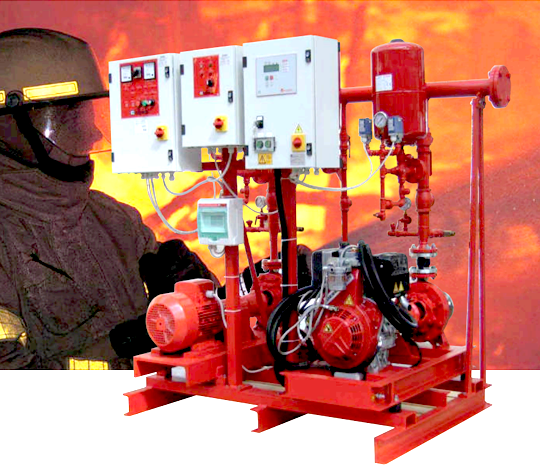

ชุดปั๊มน้ำดับเพลิง รุ่น AUE, AUD, AUED
ชุดปั๊มน้ำสำหรับระบบดับเพลิง (Fire-fighting systems) ที่ผลิตตามมาตรฐาน UNI-EN 12845 สำหรับระบบสปริงเกลอร์อัตโนมัติ และมาตรฐาน UNI 10779 สำหรับระบบหัวจ่ายน้ำดับเพลิง (Hydrants) เพื่อความปลอดภัยและความน่าเชื่อถือสูงสุด
จุดเด่นและคุณสมบัติ
ผ่านมาตรฐานสากล
ออกแบบและผลิตตามมาตรฐาน UNI-EN 12845 และ UNI 10779 ทำให้มั่นใจได้ในประสิทธิภาพและความปลอดภัยสำหรับการใช้งานในระบบดับเพลิงโดยเฉพาะ
ระบบทำงานอัตโนมัติ
ปั๊มจะเริ่มทำงานโดยอัตโนมัติเมื่อแรงดันในระบบลดลง โดยเริ่มจาก Jockey pump และตามด้วยปั๊มหลัก (Main pump) เพื่อให้พร้อมใช้งานทันทีเมื่อเกิดเหตุฉุกเฉิน
ทางเลือกหลากหลาย
สามารถเลือกปั๊มหลักได้หลายประเภท (N series, MXV, SD) และเลือกได้ทั้งแบบ 1 หรือ 2 ตัว พร้อมตัวเลือกมอเตอร์ไฟฟ้าหรือเครื่องยนต์ดีเซล เพื่อให้เหมาะสมกับทุกความต้องการ
หลักการทำงาน (Operation)
ชุดปั๊มน้ำดับเพลิงจะทำงานเมื่อแรงดันในระบบท่อลดลงต่ำกว่าค่าที่ตั้งไว้ โดยปั๊มรักษาแรงดัน (Jockey pump) จะเริ่มทำงานก่อนเพื่อพยายามรักษาระดับแรงดัน หาก Jockey pump ไม่สามารถฟื้นฟูแรงดันได้ ปั๊มหลัก (Main pump) ตัวที่หนึ่งจะเริ่มทำงาน หากมีปั๊มหลักมากกว่าหนึ่งตัว ปั๊มตัวถัดไปจะทำงานเสริมตามลำดับ (Cascade sequence) เพื่อให้ระบบมีปริมาณน้ำและแรงดันเพียงพอต่อการดับเพลิง
การใช้งาน (Applications)
- สำหรับจ่ายน้ำเข้าระบบดับเพลิงอัตโนมัติ (Automatic fire-fighting systems)
- สำหรับระบบหัวฉีดน้ำดับเพลิง (Sprinkler)
- สำหรับระบบหัวจ่ายน้ำดับเพลิง (Fire hydrants)
ส่วนประกอบหลัก
- ปั๊มหลัก (Main pump): 1 หรือ 2 ตัว (ไฟฟ้า/ดีเซล)
- ปั๊มรักษาแรงดัน (Jockey pump): 1 ตัว
- ตู้ควบคุมไฟฟ้า: แยกสำหรับปั๊มแต่ละตัว
- Pressure switch: สำหรับสั่งการทำงานของปั๊ม
- เกจวัดแรงดันและสุญญากาศ
- วาล์วกันกลับ (Non-return valve)
- ถังแรงดัน (Diaphragm tanks)
- ฐานเหล็กสำหรับติดตั้งอุปกรณ์ทั้งหมด
การแบ่งประเภทรหัสสินค้า (Product Classification)
ชุดปั๊มน้ำดับเพลิง Calpeda ถูกแบ่งรหัสตามประเภทของต้นกำลัง (Drive type) และจำนวนปั๊มหลัก (Main pumps) โดยสามารถประกอบร่วมกับปั๊มน้ำได้หลายซีรีส์ ดังนี้:
⇔ เลื่อนซ้าย-ขวา เพื่อดูข้อมูลตาราง| รหัสสินค้า (Model Code) | จำนวนปั๊มหลัก (Main Pumps) | ประเภทต้นกำลัง (Drive Type) | ซีรีส์ปั๊มที่รองรับ (Compatible Series) |
|---|---|---|---|
| AUE 11 | 1 ตัว | มอเตอร์ไฟฟ้า (Electric motor) | N series, MXV series, SD series, SDS series |
| AUE 21 | 2 ตัว | มอเตอร์ไฟฟ้า (Electric motors) | N series, MXV series, SD series, SDS series |
| AUD 11 | 1 ตัว | เครื่องยนต์ดีเซล (Diesel motor) | N series |
| AUED 21 | 2 ตัว | มอเตอร์ไฟฟ้า 1 ตัว + เครื่องยนต์ดีเซล 1 ตัว | N series |
ตารางข้อมูลจำเพาะ (Specifications)
| Unit designation | Main pump | Jockey pump | Power (kW) | Average capacity of one pump | Max. capacity of one pump | Pressure switch settings (bar) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| m³/h | m | m³/h | m | Main pump 1 | Main pump 2 | Jockey pump | ||||
| AUE 11 - UNI-EN 12845 units with 1 electric main pump | ||||||||||
| AUE 11 32/160A/A | 32/160A/A | NG 5/18E | 3 + 1.1 | 12 | 34 | 16.8 | 30 | 2.7 ÷ 3.3 | - | 3 ÷ 3.6 |
| AUE 21 - UNI-EN 12845 units with 2 electric main pumps | ||||||||||
| AUE 21 32/160A/A | 32/160A/A | NG 5/18E | 3 + 3 + 1.1 | 12 | 34 | 16.8 | 30 | 2.7 ÷ 3.3 | 2.3 ÷ 2.9 | 3 ÷ 3.6 |
