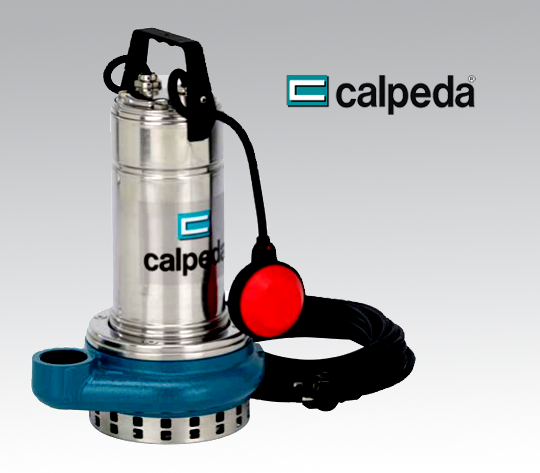

ปั๊มน้ำคาลปีด้า รุ่น GQR (Open Impeller)
ปั๊มจุ่มรุ่น GQR ถูกออกแบบมาเพื่องานระบายน้ำโดยเฉพาะ ด้วยใบพัดแบบเปิด (Open Impeller) ที่สามารถจัดการกับของแข็งปนเปื้อนในน้ำสะอาดได้ถึง 10 มม.
โดดเด่นด้วยโครงสร้างที่แข็งแรงทนทานและระบบซีลเพลาแบบสองชั้นพร้อมห้องน้ำมัน (Double Mechanical Seal with Oil Chamber) ช่วยป้องกันมอเตอร์จากความเสียหายกรณีน้ำแห้งได้อย่างสมบูรณ์แบบ
ทำให้ GQR เป็นตัวเลือกที่เชื่อถือได้สำหรับงานหลากหลายประเภท ตั้งแต่การระบายน้ำในห้องหรือชั้นใต้ดิน, การสูบน้ำออกจากสระ, ไปจนถึงการใช้งานเพื่อการชลประทาน
จุดเด่นและคุณสมบัติ
ระบบซีลสองชั้นพร้อมห้องน้ำมัน
มาพร้อม Double mechanical shaft seal และห้องน้ำมันคั่นกลาง (Oil chamber) เพื่อป้องกันมอเตอร์จากน้ำอย่างสมบูรณ์ และยืดอายุการใช้งานแม้ในสภาวะที่ท้าทาย
ใบพัด Open Impeller
ใช้ใบพัดแบบเปิด (Open impeller) ที่ออกแบบมาเพื่อการสูบจ่ายน้ำสะอาดที่มีของแข็งปนเปื้อนได้ถึง 10 มม.
รองรับของแข็งได้หลากหลาย
มีความสามารถในการจัดการของแข็งที่ปะปนมากับน้ำได้ถึง 10 มม. เหมาะกับงานที่หลากหลาย
โครงสร้างและการผลิต (Construction)
ปั๊มจุ่มระบายน้ำแบบใบพัดเดี่ยว (Single-impeller submersible drainage pump) มาพร้อมท่อทางส่งแนวตั้งชี้ขึ้นด้านบน รุ่น GQR ออกแบบโดยใช้ใบพัดแบบเปิด (Open impeller) โดดเด่นด้วยระบบซีลเพลาแบบสองชั้น (Double mechanical shaft seal) พร้อมห้องน้ำมันคั่นกลาง เพื่อป้องกันความเสียหายของมอเตอร์จากการทำงานขณะน้ำแห้ง (Dry-running)
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม และ ใบพัด (Pump casing, Impeller) | เหล็กหล่อ GJL 200 EN 1561 |
| ตัวกรอง, ปลอกหุ้มมอเตอร์ และฝาครอบ (Strainer, Motor jacket, Jacket cover, Casing cover) |
เหล็กโครเมียม-นิกเกิล AISI 304 |
| หูหิ้ว (Handle) | พอลิโพรพิลีน (เสริมโครงสเตนเลส AISI 304) |
| เพลา (Shaft) | เหล็กโครเมียม-นิกเกิล AISI 304 |
| ซีลทางกล (Mechanical seal: upper, lower) | Ceramic alumina/Carbon/NBR |
| น้ำมันหล่อลื่นซีล (Seal lubrication oil) | น้ำมันเกรดอาหารและยา (Food/Pharma Grade) |
การใช้งาน (Applications)
- สูบน้ำสะอาดหรือน้ำที่มีของแข็งปนเปื้อนขนาดไม่เกิน 10 มม.
- งานระบายน้ำท่วมขังในห้องพัก, ชั้นใต้ดิน และการสูบน้ำออกจากถังพัก
- สูบน้ำจากสระน้ำ, บ่อน้ำ, ลำธาร และการจัดการกักเก็บน้ำฝน
- ใช้ในงานเกษตรกรรมและระบบชลประทาน (Irrigation purposes)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: สูงสุด 35 °C
- ระดับการจุ่มลึกสุด: 5 เมตร
- ระดับการจุ่มต่ำสุด: 205 มม.
- ใช้งานต่อเนื่อง (Continuous duty) เมื่อมอเตอร์จมอยู่ใต้น้ำ
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
ท่อทางส่งแนวตั้งเพื่อประหยัดพื้นที่ (Vertical Upward Delivery Port)
ปั๊มจุ่ม GQR ถูกออกแบบให้มีท่อทางส่งขนาด G 1 1/2 นิ้ว ชี้ขึ้นในแนวตั้งด้านบนของตัวปั๊ม การออกแบบนี้ช่วยให้สามารถติดตั้งปั๊มในบ่อพักน้ำหรือพื้นที่ที่มีขนาดเล็กจำกัดได้ง่าย โดยไม่จำเป็นต้องใช้ข้องอต่อยื่นออกมาจากด้านข้างของตัวปั๊ม
วาล์วระบายอากาศป้องกันการสูญเสียการดูด (Relief Valve)
ตัวปั๊มได้รับการติดตั้ง Relief valve บริเวณรอบใบพัด ซึ่งทำหน้าที่ระบายอากาศที่อาจติดค้างอยู่ภายใน ช่วยรับประกันว่าปั๊มจะสามารถล่อน้ำ (Priming) ได้อย่างสมบูรณ์และทำงานได้ทันที แม้หลังจากหยุดพักเครื่องเป็นระยะเวลานาน
น้ำมันหล่อลื่นเกรดปลอดภัย (Food/Pharma Grade Oil)
ระบบซีลเพลาแบบสองชั้น (Double mechanical shaft seal) มีห้องน้ำมันคั่นกลางเพื่อป้องกันการทำงานขณะน้ำแห้ง (Dry-running) โดยน้ำมันที่ใช้เป็นน้ำมันเกรดพิเศษสำหรับเครื่องจักรกลอาหารและยา (Oil for food/pharmaceutical machinery) จึงมั่นใจได้ถึงความปลอดภัยและเป็นมิตรต่อแหล่งน้ำ
