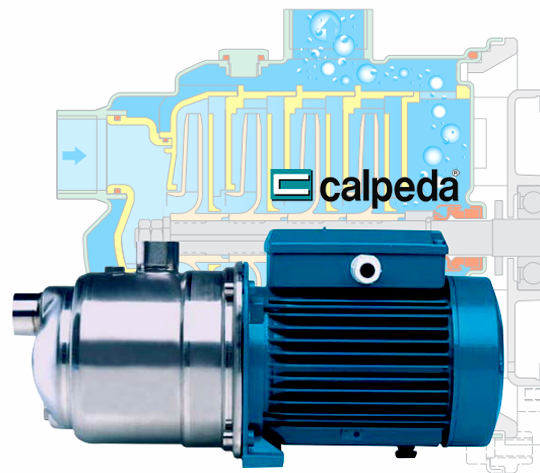

MXA: ปั๊ม Self-Priming หลายใบพัดแนวนอน
ปั๊มน้ำหอยโข่งหลายใบพัดแนวนอน (Horizontal multi-stage) ชนิดล่อน้ำด้วยตัวเอง (Self-priming) พร้อมมอเตอร์ในตัว (Close-coupled) โดดเด่นด้วยตัวเรือนปั๊มสแตนเลสขึ้นรูปชิ้นเดียว แข็งแรง ทนทาน และมีขนาดกะทัดรัด
จุดเด่นและคุณสมบัติ
โครงสร้างแข็งแรง (Robust)
ตัวเรือนปั๊มเป็นแบบชิ้นเดียว (Single-piece barrel casing) ผลิตจากสแตนเลสคุณภาพสูง (Chrome-nickel steel) แข็งแรงทนทาน
ขนาดกะทัดรัด (Compact)
ออกแบบให้มีขนาดกะทัดรัดด้วยแท่นยึดและฐานมอเตอร์ที่เป็นชิ้นเดียวกัน (Single-piece lantern bracket and base) ทำให้ติดตั้งง่ายและประหยัดพื้นที่
ทำงานเงียบ (Low Noise)
เสียงรบกวนต่ำ ด้วยการออกแบบชุดใบพัดที่ล้ำสมัยและการหุ้มด้วยน้ำรอบชุดใบพัด (Water-filled shroud around the stages)
โครงสร้างและการผลิต
ปั๊มน้ำหลายใบพัดแนวนอน (Horizontal multi-stage) ชนิดล่อน้ำด้วยตัวเอง (Self-priming) แบบ Close-coupled ตัวเรือนปั๊มขึ้นรูปชิ้นเดียวจากสแตนเลส (Chrome-nickel steel) มีช่องทางดูดด้านหน้าเหนือแกนปั๊ม และช่องทางส่งด้านบน ชุดใบพัดทำจาก Noryl
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| Pump casing, Casing cover (เสื้อปั๊ม, ฝาครอบ) | Cr-Ni steel 1.4301 EN 10088 (AISI 304) |
| Pump Shaft (เพลา) | Cr-Ni steel 1.4305 (AISI 303) *สำหรับรุ่น 205, 405 |
| Suction casing, Stage casing, Impeller (เสื้อปั๊มด้านดูด, เสื้อใบพัด, ใบพัด) | PPO-GF20 (Noryl) |
| Mechanical seal (ซีลกันรั่ว) | Carbon - Ceramic - NBR |
ข้อมูลประสิทธิภาพ (Performance Data)
| รุ่น (Model) | กำลัง (kW) | กำลัง (HP) | ปริมาณน้ำ Q (m³/h) | ระยะส่ง H (m) |
|---|---|---|---|---|
| MXA 200 Series | ||||
| MXA 203 | 0.45 | 0.6 | 0 - 4 | 32 - 14 |
| MXA 204/A | 0.55 | 0.75 | 0 - 4.5 | 45 - 15 |
| MXA 205 | 0.75 | 1 | 0 - 5 | 55.5 - 15.5 |
| MXA 400 Series | ||||
| MXA 403/A | 0.55 | 0.75 | 0 - 6.5 | 34 - 15 |
| MXA 404/A | 0.75 | 1 | 0 - 7 | 45 - 15 |
| MXA 405 | 1.1 | 1.5 | 0 - 8 | 56 - 15.5 |
การใช้งาน (Applications)
- สำหรับงานส่งน้ำทั่วไป และงานในที่พักอาศัย
- เหมาะสำหรับงานสวนและการชลประทาน
- ออกแบบมาเพื่อความปลอดภัยเป็นพิเศษ (Extra safety) ป้องกันปั๊มทำงานขณะน้ำแห้ง
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: 0°C ถึง +35°C
- อุณหภูมิแวดล้อม: สูงสุด 40°C
- ระยะดูดสูงสุด: 8 เมตร
- แรงดันใช้งานสูงสุดในเสื้อปั๊ม: 8 บาร์
- มอเตอร์แบบใช้งานต่อเนื่อง (Continuous duty)
