ปั๊มน้ำคาลปีด้า รุ่น CA
ปั๊มล่อน้ำด้วยตัวเอง (Self-Priming) Calpeda รุ่น CA-Series มาพร้อมใบพัดแบบ Star Impeller ออกแบบมาเพื่องานสูบจ่ายของเหลวสะอาดที่ไม่มีสารกัดกร่อนโดยเฉพาะ มีความสามารถในการจัดการกับอากาศหรือแก๊สที่ปนมากับของเหลวได้ดีเยี่ยม ทำให้เหมาะสำหรับงานดูดน้ำจากบ่อ, เพิ่มแรงดันในระบบประปา, และการใช้งานที่การไหลของท่อดูดไม่คงที่ มีให้เลือกทั้งแบบตัวเรือนเหล็กหล่อ (Cast Iron) และบรอนซ์ (Bronze) เพื่อความทนทานในสภาพแวดล้อมที่แตกต่างกัน
จุดเด่นและคุณสมบัติ
ล่อน้ำได้เอง (Self-Priming)
ปั๊มชนิดล่อน้ำได้เอง (Self-priming) ทำให้สามารถดูดน้ำได้แม้มีอากาศปนอยู่ในท่อดูด เหมาะสำหรับดูดน้ำจากบ่อหรือแหล่งน้ำที่ไม่คงที่
ใบพัดแบบ Star Impeller
ใช้ใบพัดแบบ Star Impeller ซึ่งเป็นหัวใจของปั๊มแบบ Liquid Ring ทำให้ปั๊มสามารถจัดการกับของเหลวที่มีอากาศหรือแก๊สปนอยู่ได้ดี
ทนทานต่ออากาศในระบบ
ออกแบบมาเพื่อทำงานได้อย่างมีเสถียรภาพ แม้การไหลในท่อดูดจะไม่คงที่ หรือมีอากาศและแก๊สปะปนมากับของเหลว
มีวัสดุให้เลือก (Material Options)

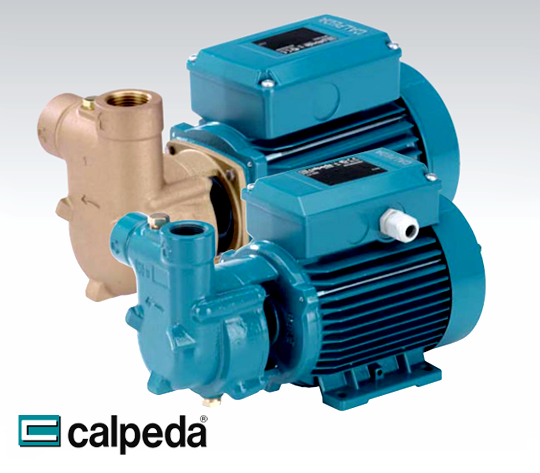

มีให้เลือกทั้งรุ่นมาตรฐาน (CA) ที่ตัวเรือนเป็นเหล็กหล่อ และรุ่นบรอนซ์ (B-CA) สำหรับการใช้งานกับของเหลวที่มีความพิเศษ
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำแบบ Close-coupled ชนิดล่อน้ำได้เอง (Self-priming) พร้อมใบพัดแบบ Star impeller
- CA: รุ่นที่ตัวเรือนปั๊มและประกับยึดทำจากเหล็กหล่อ (Cast iron)
- B-CA: รุ่นที่ตัวเรือนปั๊มและประกับยึดทำจากบรอนซ์ (Bronze) ซึ่งจะถูกพ่นสีทั้งตัว
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Components) | รุ่น CA | รุ่น B-CA |
|---|---|---|
| Pump casing / Lantern bracket | Cast iron GJL 200 EN 1561 | Bronze G-Cu Sn 10 EN 1982 |
| Impeller | Brass P- Cu Zn Pb 2 UNI 5705 | |
| Shaft | Chrome steel 1.4104 EN 10088 (AISI 430) | Cr-Ni-Mo steel 1.4401 EN 10088 (AISI 316) |
| Mechanical seal | Carbon - Ceramic - NBR | |
ข้อมูลจำเพาะมอเตอร์และคุณสมบัติพิเศษ
มอเตอร์ (Motor)
- ประเภท: มอเตอร์เหนี่ยวนำ 2 โพล, 50 Hz (ความเร็วรอบ n ≈ 2900 rpm)
- ระบบไฟฟ้า (CA): ไฟ 3 เฟส 230/400 V ±10%
- ระบบไฟฟ้า (CAM): ไฟ 1 เฟส 230 V ±10% พร้อมอุปกรณ์ป้องกันความร้อน
- ฉนวนไฟฟ้า: Class F
- ระดับการป้องกัน: IP 54
- มาตรฐาน: EN 60034-1, EN 60335-1, EN 60335-2-41
คุณสมบัติพิเศษ (ตามคำขอ)
- สามารถสั่งผลิตสำหรับแรงดันไฟฟ้าอื่น ๆ ได้
- รองรับความถี่ 60 Hz (ตามเอกสารข้อมูล 60 Hz)
- สามารถเพิ่มระดับการป้องกันเป็น IP 55 ได้
- สามารถสั่งผลิตแมคคานิคอลซีลแบบพิเศษได้
ตารางประสิทธิภาพ (Performance) n≈2900 rpm
| 3~ 230V 400V |
1~ 230V |
P2 | m³/h l/min |
0.12 | 0.24 | 0.48 | 0.75 | 1.2 | |
|---|---|---|---|---|---|---|---|---|---|
| kW | HP | 2 | 4 | 8 | 12.5 | 20 | |||
| CA 60E B-CA 60E |
CAM 60E B-CAM 60E |
0.15 | 0.2 | H (m) |
20 | 18 | 13 | 6.5 | - |
| CA 80E B-CA 80/A |
CAM 80E B-CAM 80/A |
0.45 | 0.6 | 36 | 35 | 31.5 | 26 | 15 | |
| CA 90/A B-CA 90/A |
CAM 90/A B-CAM 90/A |
0.55 | 0.75 | 42 | 41 | 37 | 30 | 17 | |
| CA 91/A B-CA 91/A |
CAM 91/A B-CAM 91/A |
0.75 | 1 | 53 | 51 | 44 | 34 | 17 | |
การใช้งาน (Applications)
- สำหรับของเหลวที่สะอาด ไม่มีสารกัดกร่อน ไม่มีสารแขวนลอย และไม่ระเบิด
- เมื่อของเหลวที่จะสูบมีอากาศหรือแก๊สปนอยู่ หรือการไหลในท่อดูดไม่คงที่
- สำหรับดูดน้ำจากบ่อ (For drawing water out of a well)
- สำหรับเพิ่มแรงดันในระบบ (For increasing network pressure)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -10 °C ถึง +90 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- แรงดูดลึกสุด (Negative suction): 9 เมตร
- ใช้งานต่อเนื่อง (Continuous duty)
