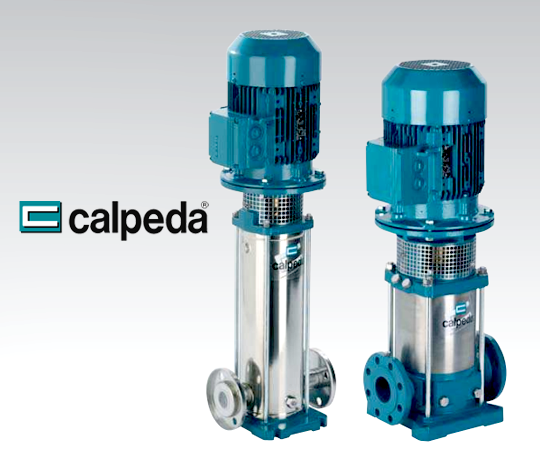

MXV, MXVL: ปั๊มน้ำแนวตั้งหลายใบพัด
เครื่องสูบน้ำหอยโข่งหลายใบพัดชนิดแนวตั้ง (Vertical multi-stage pumps) ที่มีท่อดูดและท่อส่งอยู่ในระนาบเดียวกัน (In-Line) เหมาะสำหรับงานที่ต้องการประสิทธิภาพและความน่าเชื่อถือสูง เช่น ระบบส่งน้ำขึ้นอาคาร, ระบบเพิ่มแรงดัน, ระบบดับเพลิง และการใช้งานในภาคอุตสาหกรรม มีให้เลือกทั้งแบบรอบเร็ว (MXV, 2900 rpm) และรอบช้า (MXV4, 1450 rpm) รวมถึงรุ่นที่ผลิตจากสแตนเลส 316L (MXVL) สำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนเป็นพิเศษ
จุดเด่นและคุณสมบัติ
แข็งแกร่งและเชื่อถือได้
โครงสร้างทนแรงดันสูงถึง 25 บาร์ การออกแบบท่อดูด-ส่งแบบ In-Line ช่วยดูดซับแรงจากท่อโดยตรง ป้องกันการบิดตัวและลดการสึกหรอก่อนเวลาอันควร
อายุการใช้งานยาวนาน
ปั๊มมีตลับลูกปืนกันรุน (Thrust Bearing) ในตัว ช่วยรับแรงในแนวแกนทั้งหมด ทำให้ไม่เกิดภาระเพิ่มเติมที่ลูกปืนของมอเตอร์ สามารถใช้กับมอเตอร์มาตรฐาน V1 ทั่วไปได้
ทำงานเงียบ
ผนังด้านนอกมีความหนาและมีน้ำหล่อเลี้ยงรอบห้องใบพัด ช่วยลดระดับเสียงรบกวนระหว่างการทำงานได้อย่างมีประสิทธิภาพ
ติดตั้งและบำรุงรักษาง่าย
โครงสร้างแนวตั้งช่วยประหยัดพื้นที่ สามารถถอดตรวจสอบหรือทำความสะอาดชิ้นส่วนภายในได้โดยไม่ต้องถอดท่อออกจากระบบ
ความปลอดภัยสูง
การ์ดป้องกันข้อต่อ (Coupling Guard) แบบชิ้นเดียวที่แข็งแรง ช่วยป้องกันการสัมผัสกับชิ้นส่วนที่หมุนโดยไม่ตั้งใจ
หลากหลายวัสดุ
มีตัวเลือกวัสดุที่สัมผัสน้ำได้ทั้งแบบ Chrome-nickel steel (AISI 304) และ Chrome-nickel-molybdenum steel (AISI 316L) สำหรับงานเฉพาะทาง
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำแนวตั้งหลายใบพัด (Vertical multi-stage pumps) ที่มีท่อดูดและท่อส่งมีขนาดเท่ากันและอยู่ในแนวเดียวกัน (in-line) มาพร้อมปลอกลูกปืน (Bearing sleeves) ที่ทนทานต่อการกัดกร่อนและได้รับการหล่อลื่นด้วยของเหลวที่สูบเอง การออกแบบให้มีตลับลูกปืนกันรุน (Thrust bearing) และข้อต่อแบบปลอก (Sleeve coupling) ทำให้สามารถใช้กับมอเตอร์มาตรฐาน (V1 construction) ยี่ห้อใดก็ได้
ตารางวัสดุ (Materials)
| ชิ้นส่วน (Component) | วัสดุ (Material) |
|---|---|
| ตัวเรือนด้านดูด/ส่ง, ตัวเรือนใบพัด, ใบพัด, ปลอกหุ้มภายนอก, ฝาครอบ (Suction/Delivery casing, Stage casing, Impeller, External jacket, Covers) | Chrome-nickel steel 1.4301 EN 10088 (AISI 304) |
| เพลาปั๊ม (Pump shaft) | Chrome-nickel steel 1.4305 EN 10088 (AISI 303) |
| ซีลกันรั่วเชิงกล (Mechanical seal) | Hard metal/Carbon/EPDM |
| โอริง (O-rings) | NBR |
| ชิ้นส่วน (Component) | วัสดุ (Material) |
|---|---|
| ตัวเรือนปั๊ม, ฝาครอบด้านบน (Pump casing, Upper cover) | Cast iron GJL 250 EN 1561 |
| ตัวเรือนใบพัด, ใบพัด, ปลอกหุ้มภายนอก (Stage casing, Impeller, External jacket) | Chrome-nickel steel 1.4301 (AISI 304) |
| เพลาปั๊ม (Pump shaft) | Chrome-nickel steel 1.4305 (AISI 303) |
| ซีลกันรั่วเชิงกล (Mechanical seal) | Hard metal/Carbon/EPDM |
| โอริง (O-rings) | NBR |
| ชิ้นส่วน (Component) | วัสดุ (Material) |
|---|---|
| ชิ้นส่วนทั้งหมดที่สัมผัสของเหลว (All parts in contact with liquid) | Chrome-nickel-molybdenum steel 1.4404 (AISI 316L) |
| ซีลกันรั่วเชิงกล (Mechanical seal) | Hard metal/Carbon/EPDM |
| โอริง (O-rings) | NBR (มี FPM ให้เลือก) |
การใช้งาน (Applications)
- สำหรับของเหลวที่สะอาด ไม่มีสารกัดกร่อน (มีของแข็งปนเปื้อนไม่เกิน 0.2%)
- ระบบส่งน้ำ (Water supply systems)
- ระบบเพิ่มแรงดัน (Pressure-boosting systems)
- ระบบดับเพลิง (Fire-extinguishing systems)
- ระบบล้างแรงดันสูง (High-pressure washing plants)
- งานชลประทานและเกษตรกรรม (Irrigation, agricultural uses)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -15 °C ถึง +110 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- แรงดันใช้งานในห้องปั๊มสูงสุด: 25 บาร์
- ความเร็วรอบ: 2900 rpm (MXV/MXVL) หรือ 1450 rpm (MXV4/MXVL4)
- ใช้งานต่อเนื่อง (Continuous duty)
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
โครงสร้างท่อทางเข้าและทางออกถูกจัดเรียงให้อยู่ในแนวเดียวกัน (In-Line) ซึ่งช่วยดูดซับแรงกระทำจากระบบท่อได้โดยตรง ลดการบิดตัวของตัวเรือน นอกจากนี้ยังช่วยให้วิศวกรสามารถถอดชิ้นส่วนภายในออกมาตรวจสอบและทำความสะอาดได้ โดยไม่จำเป็นต้องรื้อท่อออกจากระบบ
ปั๊มรุ่นนี้มาพร้อมการ์ดป้องกันข้อต่อ (Coupling guard) แบบชิ้นเดียวที่ครอบคลุมบริเวณขารองรับมอเตอร์ (Lantern bracket) ช่วยป้องกันอุบัติเหตุจากการสัมผัสกับชิ้นส่วนที่กำลังหมุนอยู่ โดยการ์ดนี้ออกแบบมาให้ถอดออกได้ด้วยการใช้เครื่องมือเฉพาะเท่านั้น เพื่อความปลอดภัยสูงสุดในการปฏิบัติงาน
