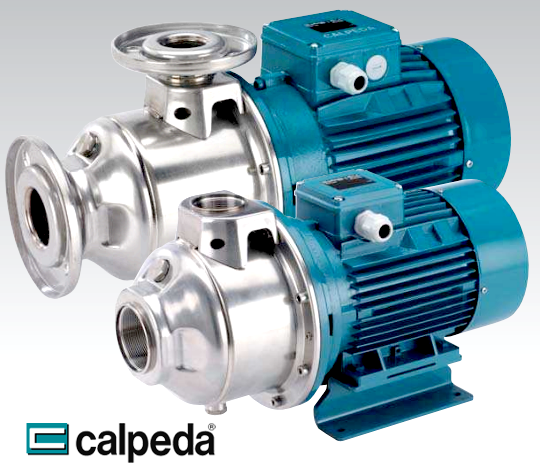

MXH 32, 48: ปั๊มสแตนเลสหลายใบพัดสำหรับงานหนัก
เครื่องสูบน้ำหอยโข่งหลายใบพัดแนวนอน (Horizontal multi-stage) ผลิตจากสแตนเลสคุณภาพสูง (Chrome-nickel steel) ทั้งชิ้น มีโครงสร้างที่แข็งแรงและขนาดกะทัดรัด เหมาะสำหรับงานอเนกประสงค์ที่ต้องการความเชื่อถือและทนทานสูง โดยเฉพาะอย่างยิ่งในงานที่ต้องสัมผัสกับของเหลวที่มีอุณหภูมิตั้งแต่ -15°C ถึง +110°C
จุดเด่นและคุณสมบัติ
เชื่อถือได้สูง (Reliable)
ชิ้นส่วนไฮดรอลิกทั้งหมดที่สัมผัสกับของเหลวทำจากสแตนเลส รองรับอุณหภูมิตั้งแต่ -15°C ถึง 110°C
โครงสร้างแข็งแรง (Robust)
เสื้อปั๊มแบบชิ้นเดียว (Single-piece barrel casing) มีความหนาเป็นพิเศษและเปิดได้จากด้านเดียว พร้อมเสริมความแข็งแรงที่ข้อต่อเกลียว
ป้องกันการรั่วซึมได้ดีกว่า
ฝาครอบเสื้อปั๊มถูกแยกออกจากแผ่นยึดมอเตอร์ ทำให้สามารถตรวจสอบซีลกันรั่วผ่านช่องด้านข้างระหว่างผนังทั้งสองได้
โครงสร้างและการผลิต
ปั๊มน้ำหลายใบพัดแนวนอนแบบ Close-coupled ผลิตจากสแตนเลส (Chrome-nickel steel) โครงสร้างแข็งแรงทนทานและมีขนาดกะทัดรัด เสื้อปั๊มแบบชิ้นเดียว (Single-piece barrel casing) พร้อมช่องทางดูดด้านหน้าเหนือแกนปั๊มและทางส่งด้านบน มีจุกสำหรับเติมและถ่ายน้ำอยู่ตรงกลางปั๊มเพื่อให้เข้าถึงได้จากทุกด้าน
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| Pump casing, Stage casing (เสื้อปั๊ม) | Chrome-nickel steel AISI 304 |
| Wear ring (แหวนกันสึก) | PTFE |
| Impeller, Casing cover, Spacer sleeve (ใบพัด, ฝาครอบ) | Chrome-nickel steel AISI 304 |
| Pump shaft (เพลา) | Chrome-nickel steel AISI 316 |
| Mechanical seal (ซีลกันรั่ว) | Ceramic alumina, Carbon, EPDM |
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
ความยืดหยุ่นในการติดตั้ง (Flexibility of Ports)
ปั๊มรุ่น MXH 32, 48 ถูกออกแบบมาเพื่อตอบสนองการหน้างานที่หลากหลาย โดยมีรูปแบบจุดเชื่อมต่อท่อให้เลือกถึง 3 แบบ ได้แก่ แบบเกลียวมาตรฐาน (Threaded ports), แบบหน้าแปลน (Flanged ports สำหรับรุ่น MXH-F) และแบบรัดท่อ Victaulic (Victaulic ports สำหรับรุ่น MXH-V) ช่วยให้การเชื่อมต่อเข้าระบบท่อเดิมในโรงงานอุตสาหกรรมทำได้สะดวกรวดเร็ว
การออกแบบทางดูดแบบศูนย์กลาง (Front Axis Suction Port)
โครงสร้างทางน้ำเข้าถูกออกแบบให้อยู่ในแนวศูนย์กลางด้านหน้าของแกนปั๊มโดยตรง เพื่อให้เกิดสภาวะการดูดน้ำที่เหมาะสมที่สุด (Optimum suction conditions) ช่วยลดการเกิดกระแสน้ำวนและลดอัตราการเกิดกาวิเตชัน (Cavitation) ภายในเรือนปั๊ม
การใช้งาน
- สำหรับงานส่งน้ำทั่วไป (Water supply)
- สำหรับของเหลวที่สะอาด ไม่มีฤทธิ์กัดกร่อนสแตนเลส
- เป็นปั๊มอเนกประสงค์สำหรับงานโยธาและอุตสาหกรรม
- ใช้ในงานสวนและระบบชลประทาน
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลว: -15°C ถึง 110°C
- อุณหภูมิแวดล้อม: สูงสุด 40°C
- แรงดันในเสื้อปั๊มสูงสุด: 10 บาร์
- เหมาะสำหรับใช้งานต่อเนื่อง
