ปั๊มน้ำ รุ่น GXR, GXV (Stainless Steel)

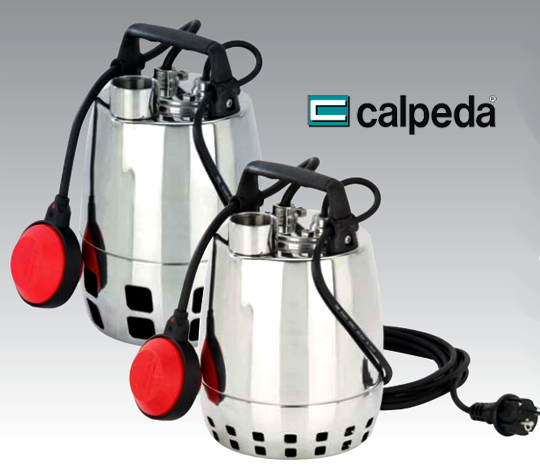

ปั๊มจุ่มสแตนเลส Calpeda รุ่น GXR และ GXV ผลิตจากสแตนเลสทั้งตัวเพื่อความทนทานสูงสุด โดยรุ่น GXR มาพร้อมใบพัดแบบ Open Impeller เหมาะสำหรับน้ำสะอาดที่อาจมีของแข็งปะปนได้ถึง 10 มม. ในขณะที่รุ่น GXV ใช้ใบพัด Vortex ซึ่งเหมาะสำหรับน้ำเสียหรือของเหลวที่มีของแข็งปนเปื้อนได้ถึง 25 มม. ทั้งสองรุ่นโดดเด่นด้วยระบบระบายความร้อนมอเตอร์ผ่านน้ำที่สูบและระบบซีลสองชั้นพร้อมห้องน้ำมัน ทำให้เป็นตัวเลือกที่เชื่อถือได้และอเนกประสงค์สำหรับงานระบายน้ำหลากหลายประเภท
จุดเด่นและคุณสมบัติ
ระบบซีลสองชั้นพร้อมห้องน้ำมัน
มาพร้อม Double mechanical shaft seal และห้องน้ำมันคั่นกลาง (Oil chamber) เพื่อป้องกันมอเตอร์จากน้ำอย่างสมบูรณ์ และยืดอายุการใช้งานแม้ในสภาวะที่ท้าทาย
ใบพัด Open Impeller และ Vortex Impeller
มีใบพัดให้เลือกสองแบบ คือ Open Impeller (รุ่น GXR) และ Vortex (รุ่น GXV) เพื่อให้เหมาะกับการใช้งานที่หลากหลาย
รองรับของแข็งได้หลากหลาย
มีความสามารถในการจัดการของแข็งที่ปะปนมากับน้ำได้ถึง 25 มม. เหมาะกับงานที่หลากหลาย
โครงสร้างและการผลิต
ปั๊มจุ่มใบพัดเดี่ยวทำจากสแตนเลส (Chrome-nickel stainless steel) พร้อมทางส่งน้ำแนวตั้ง มีใบพัดให้เลือก 2 แบบคือ GXR: ใบพัดแบบเปิด (Open impeller) และ GXV: ใบพัดแบบ free-flow (Vortex) มอเตอร์ถูกหล่อเย็นด้วยน้ำที่สูบซึ่งไหลผ่านระหว่างปลอกมอเตอร์และปลอกด้านนอก มาพร้อมระบบซีลสองชั้นพร้อมห้องน้ำมัน (Double shaft seal with oil chamber) เพื่อความทนทานสูงสุด
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
นวัตกรรมการออกแบบระบบระบายความร้อนของมอเตอร์ (Motor Cooling System) ในรุ่น GXR และ GXV ใช้วิธีให้น้ำที่ถูกสูบไหลผ่านช่องว่างระหว่างปลอกหุ้มมอเตอร์ (Motor Jacket) และปลอกหุ้มปั๊มด้านนอก (Pump Jacket) ซึ่งช่วยระบายความร้อนได้อย่างมีประสิทธิภาพสูงสุดแม้ในขณะที่ระดับน้ำลดต่ำลง นอกจากนี้ ระบบซีลเพลาแบบคู่ (Double Shaft Seal) ที่มีห้องน้ำมันคั่นกลาง ยังทำหน้าที่เป็นเกราะป้องกันชั้นยอดไม่ให้น้ำซึมเข้าสู่มอเตอร์ และช่วยหล่อลื่นซีลในกรณีที่ปั๊มสูบน้ำแห้งชั่วขณะ (Dry Running) ช่วยยืดอายุการใช้งานของตัวปั๊มได้อย่างมีนัยสำคัญ
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม, ตะแกรงกรอง, ใบพัด, ปลอกหุ้มมอเตอร์, ปลอกหุ้มปั๊ม (Pump casing, Strainer, Impeller, Motor jacket, Pump jacket) |
Chrome-nickel steel AISI 304 |
| มือจับ (Handle) |
Polypropylene |
| เพลา (Shaft) |
Chrome-nickel steel AISI 303 |
| ซีลกันรั่ว (Mechanical seal) |
Ceramic alumina / Carbon / NBR |
| น้ำมันหล่อลื่นซีล (Seal lubrication oil) |
น้ำมันเกรดอาหารและยา (Oil for food/pharmaceutical machinery) |
การใช้งาน
- GXR: สำหรับน้ำสะอาดที่อาจมีของแข็งปนเปื้อนขนาดไม่เกิน 10 มม.
- ใช้สำหรับงานระบายน้ำในพื้นที่จำกัด หรือการถ่ายเทน้ำในถัง
- การสูบน้ำจากสระ, ลำธาร, บ่อ และการเก็บน้ำฝน
- ใช้งานเพื่อการชลประทาน
- GXV: สำหรับน้ำสะอาดหรือน้ำเสียเล็กน้อย ที่มีของแข็งปนเปื้อนขนาดไม่เกิน 25 มม.
- เหมาะอย่างยิ่งสำหรับของเหลวที่มีของแข็งปะปนในปริมาณสูง
- สำหรับการใช้งานภายนอกอาคาร ควรใช้สายไฟยาวไม่น้อยกว่า 10 เมตร ตามมาตรฐาน EN 60335-2-41
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลวสูงสุด 50 °C
- ระดับการจุ่มลึกสุด: 5 เมตร
- ระดับน้ำต่ำสุดที่ทำงานได้ (พร้อมลูกลอย): GXR=70 มม., GXV=130 มม.
- ระดับน้ำต่ำสุดที่ทำงานได้ (ไม่ใช้ลูกลอย): GXR=15 มม., GXV=30 มม.
- เหมาะสำหรับการใช้งานต่อเนื่อง (เมื่อมอเตอร์จมอยู่ใต้น้ำ)
