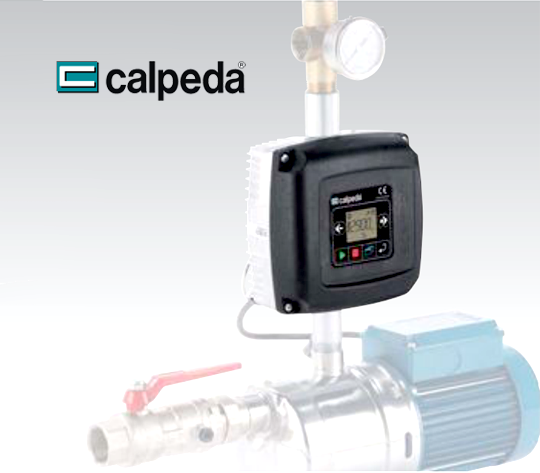

อุปกรณ์ควบคุมปั๊มน้ำ รุ่น EASYMAT
EASYMAT คือระบบควบคุมความเร็วรอบปั๊มน้ำด้วยอินเวอร์เตอร์ (Frequency Converter) สำหรับควบคุมแรงดันในระบบปั๊มน้ำสำหรับบ้านพักอาศัยและอาคาร
จุดเด่นและคุณสมบัติ
รักษาแรงดันคงที่ (Constant Pressure)
EASYMAT ใช้อินเวอร์เตอร์ปรับความเร็วรอบของปั๊ม เพื่อรักษาระดับแรงดันในท่อให้คงที่ตามที่ตั้งค่าไว้ แม้ว่าความต้องการใช้น้ำจะเปลี่ยนแปลงไปก็ตาม
ประหยัดพลังงาน (Energy Saving)
ระบบจะปรับความเร็วรอบมอเตอร์ให้ใช้พลังงานเท่าที่จำเป็นตามการใช้งานจริงในแต่ละขณะ ช่วยลดการใช้พลังงานได้อย่างมีประสิทธิภาพ
เชื่อถือได้และยืดหยุ่น (Reliable & Flexible)
ด้วยดีไซน์ที่จดสิทธิบัตร อุปกรณ์จึงไม่สัมผัสกับของเหลวโดยตรง ทำให้ไม่ได้รับผลกระทบจากสิ่งสกปรกในน้ำ และสามารถติดตั้งได้ง่ายโดยไม่ต้องดัดแปลงท่อ
ระบบป้องกันปั๊ม (Pump Protection)
ป้องกันปั๊มจากความเสียหายได้อย่างครอบคลุม ทั้งจากน้ำแห้ง (Dry running), การทำงานเมื่อวาล์วปิด, กระแสมอเตอร์เกิน, และแรงดันไฟฟ้าตกหรือเกิน
ใช้งานง่าย (Easy to Use)
มาพร้อมหน้าจอแสดงผล LCD ที่ชัดเจนและปุ่มควบคุม ทำให้การตั้งค่าและการตรวจสอบสถานะการทำงานเป็นเรื่องง่ายสำหรับผู้ใช้งานทุกคน
โหมด Cascade (Cascade Control)
ระบบมีความยืดหยุ่นสูง สามารถเชื่อมต่อ EASYMAT สองตัวเข้าด้วยกันเพื่อควบคุมปั๊ม 2 ตัวในโหมด Cascade (สลับและเสริมการทำงาน) ผ่านทรานสดิวเซอร์เพียงตัวเดียว
โครงสร้างและการผลิต (Construction)
EASYMAT เป็นระบบควบคุมความเร็วรอบปั๊มน้ำด้วยอินเวอร์เตอร์ ถูกออกแบบมาเพื่อการควบคุมแรงดันในระบบประปาสำหรับบ้านพักอาศัยและอาคารทั่วไป ตัวอุปกรณ์จะถูกติดตั้งเข้ากับท่อทางส่งของปั๊มโดยตรง ซึ่งเป็นดีไซน์ที่ได้รับการจดสิทธิบัตร ช่วยให้ระบายความร้อนได้ดีขึ้น ทำให้ตัวเครื่องมีขนาดกะทัดรัดและติดตั้งง่าย
การใช้งาน (Applications)
- ควบคุมและปรับความเร็วรอบมอเตอร์อินเวอร์เตอร์โดยอัตโนมัติ เพื่อรักษาแรงดันในระบบให้คงที่ (Constant Pressure)
- เหมาะสำหรับติดตั้งในที่พักอาศัย และบ้านพักอาศัย (Domestic and residential plants)
- ประหยัดพลังงาน (Energy Saving) ปั๊มจะใช้พลังงานตามปริมาณความต้องการใช้น้ำจริงเท่านั้น
- มีระบบป้องกันสมบูรณ์แบบ: ป้องกันน้ำแห้ง (Dry running), ป้องกันกระแสไฟเกิน (Overcurrent), และป้องกันไฟตก-ไฟเกิน
เงื่อนไขการใช้งาน
- ระบบไฟขาเข้า (Input voltage): 1 เฟส 230V ±10% (50-60 Hz)
- อุณหภูมิแวดล้อมสูงสุด: 40 °C
- อุณหภูมิของเหลวสูงสุด: 50 °C (ยกเว้นรุ่น 7.5MT และ 8.5MM รองรับได้สูงสุด 40 °C)
- ปริมาณการไหลขั้นต่ำ (Minimum Flow): 3 ลิตร/นาที
- ความสูงในการติดตั้ง (Altitude): ไม่เกิน 1,000 เมตรเหนือระดับน้ำทะเล (ติดตั้งในที่ร่ม)
- ระดับการป้องกันฝุ่นและน้ำ: IP 55
รุ่น MM จ่ายไฟ 1 เฟส (230V) สำหรับปั๊ม 1 เฟส ส่วนรุ่น MT จ่ายไฟ 3 เฟส (230V) สำหรับปั๊ม 3 เฟส (ทั้งสองรุ่นใช้ไฟขาเข้า 1 เฟส 230V เหมือนกัน)
ตัวเลขหน้าชื่อรุ่น (เช่น 7.5MT) คือค่ากระแสไฟขาออกสูงสุดที่อินเวอร์เตอร์รองรับได้ (ในที่นี้คือรองรับได้สูงสุด 7.5 แอมป์)
ข้อมูลทางเทคนิค (Technical Data)
| รุ่น (Type) | กระแสไฟฟ้าออกสูงสุด (A) | กำลังมอเตอร์มาตรฐาน (kW) | แรงดันไฟฟ้าขาออก (Output Voltage) |
|---|---|---|---|
| Easymat 5MM | 5 A | 0,37 - 0,55 kW | 1~ 230V |
| Easymat 8,5MM | 8,5 A | 0,75 - 1,1 kW | 1~ 230V |
| Easymat 5MT | 5 A | 0,75 - 1,1 kW | 3~ 230V |
| Easymat 7,5MT | 7,5 A | 1,5 - 1,8 kW | 3~ 230V |
แผงควบคุมและหลักการทำงาน
EASYMAT มาพร้อมกับแผงควบคุมและหน้าจอ LCD ที่ใช้งานง่าย ช่วยให้สามารถตั้งค่าและตรวจสอบพารามิเตอร์ต่างๆ ของระบบได้อย่างสะดวก โดยมีสัญลักษณ์แสดงสถานะการทำงานและแจ้งเตือนปัญหาต่างๆ อย่างชัดเจน
โหมดการทำงาน (Operating Modes)
- Constant pressure mode: ระบบจะรักษาแรงดันให้คงที่ตามค่าที่ตั้งไว้ เมื่อมีการเปลี่ยนแปลงปริมาณการใช้น้ำ
- Fixed speed mode: ระบบจะทำงานที่ความเร็วรอบคงที่ ซึ่งผู้ใช้สามารถกำหนดค่าได้ตามความต้องการ
สัญลักษณ์แสดงสถานะ (System Icons)
- Auto Mode: แสดงสถานะการทำงานในโหมดแรงดันคงที่
- Manual Mode: แสดงสถานะการทำงานในโหมดความเร็วรอบคงที่
- Set-up Mode: แสดงเมื่อเข้าสู่เมนูการตั้งค่าพารามิเตอร์
- Sensor State: แสดงสถานะของตัวแปลงสัญญาณแรงดัน (Pressure Transducer)
- Alarm: แจ้งเตือนเมื่อมีข้อผิดพลาดเกิดขึ้นในระบบ
- Cascade Mode: แสดงสถานะเมื่อใช้งานในโหมดควบคุมปั๊ม 2 ตัว
