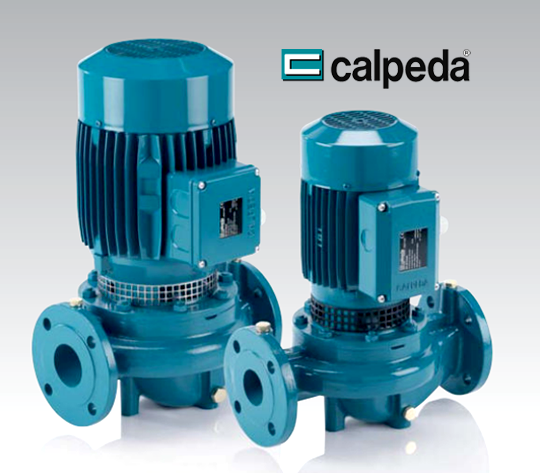

NR, NR4: ปั๊มน้ำ In-line สำหรับงานหมุนเวียนในระบบ
ปั๊มน้ำหอยโข่งรุ่น NR และ NR4 คือโซลูชันที่สมบูรณ์แบบสำหรับงานหมุนเวียนของเหลวในระบบท่อ ด้วยการออกแบบแบบ In-line ที่มีทางดูดและทางส่งอยู่บนแกนเดียวกัน ทำให้สามารถติดตั้งเข้ากับแนวท่อตรงได้อย่างง่ายดาย ประหยัดพื้นที่ และลดความซับซ้อนในการเดินท่อได้อย่างยอดเยี่ยม
จุดเด่นและคุณสมบัติหลัก
โครงสร้าง In-Line
ทางดูดและทางส่งมีขนาดเท่ากันและอยู่ในระนาบเดียวกัน (Same axis) ทำให้ติดตั้งง่าย ประหยัดพื้นที่ และเหมาะอย่างยิ่งสำหรับระบบท่อที่ออกแบบมาเป็นเส้นตรง
รุ่นเสียงเงียบ (NR4)
รุ่น NR4 ทำงานที่ความเร็วรอบช้า (1450 rpm) จึงมีเสียงรบกวนต่ำเป็นพิเศษ เหมาะสำหรับติดตั้งในอาคารที่ต้องการความเงียบ เช่น โรงพยาบาลและโรงแรม
โครงสร้างแข็งแกร่ง
ตัวเรือนปั๊มและ Lantern Bracket ทำจากเหล็กหล่อ (Cast Iron) ที่ทนทานสูง พร้อมการเชื่อมต่อแบบหน้าแปลน (Flanges PN 10) เพื่อความมั่นคงสูงสุด
โครงสร้างและการผลิต
ปั๊ม NR และ NR4 เป็นปั๊มหอยโข่งใบพัดเดี่ยวแบบ Close-coupled ที่มีมอเตอร์และตัวปั๊มต่อตรงเป็นชิ้นเดียว มาพร้อมมอเตอร์ประสิทธิภาพสูง IE3 (Premium Efficiency) ช่วยประหยัดพลังงานและลดต้นทุนการดำเนินงานในระยะยาว
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊มและแท่นยึด (Pump casing and Lantern bracket) | เหล็กหล่อ (Cast iron GJL 200 EN 1561) |
| ใบพัด (Impeller) | เหล็กหล่อ (Cast iron GJL 200) / ทองเหลือง (Brass - เฉพาะรุ่น 50, 50/200) |
| เพลา (Shaft) | เหล็กกล้าผสมโครเมียมนิกเกิล (Cr-Ni steel AISI 303) / เหล็กกล้าผสมโครเมียม (Cr steel AISI 430) |
| ซีลกันรั่ว (Mechanical Seal) | คาร์บอน - เซรามิก - NBR (Carbon - Ceramic - NBR) |
ข้อมูลทางเทคนิค
การใช้งาน (Applications)
- ระบบปรับอากาศ (Air-conditioning), ทำความร้อน, และทำความเย็น
- ระบบหมุนเวียนน้ำ (Circulation plants)
- การใช้งานในภาคอุตสาหกรรมและอาคารขนาดใหญ่ (Civil and Industrial applications)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -10 °C ถึง +90 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- ระยะดูดลึกสุด: 7 เมตร
- แรงดันใช้งานสูงสุด: 10 bar
- การทำงาน: ต่อเนื่อง (Continuous duty)
ข้อมูลประสิทธิภาพเชิงลึก
เอกสารข้อมูลฉบับเต็มประกอบด้วยกราฟประสิทธิภาพ (Performance Curve) และข้อมูลทางเทคนิคทั้งหมดที่จำเป็นสำหรับวิศวกรในการเลือกรุ่นปั๊มที่เหมาะสมกับ Duty Point ของระบบได้อย่างแม่นยำ
