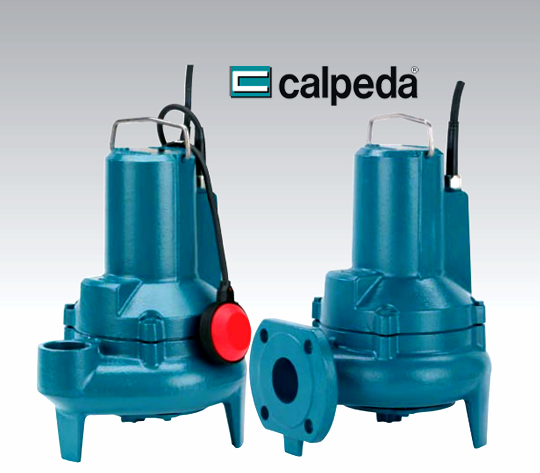

ปั๊มน้ำคาลปีด้า รุ่น GMC, GMV (GM 50)

ปั๊มจุ่มสำหรับน้ำเสีย Calpeda รุ่น GMC และ GMV

จุดเด่นและคุณสมบัติ

ระบบซีลสองชั้นพร้อมห้องน้ำมัน

มาพร้อม Double mechanical shaft seal และห้องน้ำมันคั่นกลาง (Oil chamber) เพื่อป้องกันมอเตอร์จากน้ำอย่างสมบูรณ์ และป้องกันความเสียหายจากการทำงานในสภาวะน้ำแห้ง (Dry-running)

เลือกใบพัดได้ 2 แบบ

มีใบพัดให้เลือก 2 ชนิด: GMC (Single-channel) สำหรับน้ำเสียทั่วไป และ GMV (Vortex) สำหรับน้ำเสียที่มีของแข็งขนาดใหญ่หรือเส้นใยปะปน

รองรับของแข็งขนาดใหญ่

ออกแบบมาเพื่อจัดการน้ำเสียที่มีของแข็งปะปน โดยรุ่น GMC รองรับได้ถึง 45 มม. และรุ่น GMV รองรับได้สูงสุดถึง 50 มม.

โครงสร้างและการผลิต (Construction)

ปั๊มจุ่มไฟฟ้าแบบ Close-coupled ที่ออกแบบมาสำหรับงานหนักโดยเฉพาะ

  • GMC: มาพร้อมใบพัดแบบช่องเดียว (Single-channel impeller)
  • GMV: มาพร้อมใบพัดแบบวอร์เท็กซ์ (Free-flow / Vortex impeller)
  • ระบบซีล: แมคคานิคอลซีลสองชั้น (Double mechanical shaft seal) พร้อมห้องน้ำมันคั่นกลางเพื่อป้องกันมอเตอร์และป้องกันการทำงานขณะน้ำแห้ง

ตารางวัสดุ (Materials)

ส่วนประกอบ (Component) วัสดุ (Material)
Pump casing, Casing cover, Impeller Cast iron GJL 200 EN 1561
Motor housing, Motor cover Cast iron GJL 200 EN 1561
Shaft Chrome steel 1.4016 EN 10088 (AISI 430)
Mechanical seal (Upper) Carbon, ceramic, NBR
Mechanical seal (Lower) Silicon carbide, silicon carbide, NBR
Seal lubrication oil Oil for food machinery and pharmaceutic use

การใช้งาน (Applications)

  • สำหรับน้ำเสียในภาคที่พักอาศัยและภาคอุตสาหกรรม
  • สำหรับน้ำสกปรกที่มีของแข็งปะปน (ขนาดสูงสุด 45 มม. สำหรับ GMC และ 50 มม. สำหรับ GMV)
  • สำหรับของเหลวที่เข้ากันได้กับวัสดุของปั๊ม

เงื่อนไขการใช้งาน (Operating Conditions)

  • อุณหภูมิของเหลว: สูงสุด 35 °C
  • ค่า pH ของของเหลว: 6-11
  • ระดับการจุ่มลึกสุด: 10 เมตร (ขึ้นอยู่กับความยาวสายไฟ)
  • ใช้งานต่อเนื่อง (เมื่อมอเตอร์จมอยู่ใต้น้ำ)
