ปั๊มน้ำคาลปีด้า รุ่น MXP
ปั๊มน้ำหอยโข่งหลายใบพัด (Multi-stage) ชนิดแนวนอนแบบ Close-coupled ตัวเรือนปั๊มขึ้นรูปชิ้นเดียวจากสแตนเลส (AISI 304) ไร้รอยต่อ ชุดใบพัดทำจากวัสดุโพลิเมอร์คุณภาพสูง (Noryl) แข็งแรงและทนทานต่อการกัดกร่อน เหมาะอย่างยิ่งสำหรับงานส่งน้ำในที่พักอาศัย, งานสวน, และระบบชลประทาน
จุดเด่นและคุณสมบัติ
สแตนเลส AISI 304 ชิ้นเดียว
ตัวเรือนปั๊มขึ้นรูปเป็นชิ้นเดียว (Single-piece barrel casing) แข็งแกร่ง ทนทานต่อการกัดกร่อน
ชุดใบพัดทนทานสูง
เสื้อใบพัดและใบพัดผลิตจาก Noryl (PPO-GF20) ให้ความทนทาน ปลอดภัยต่อน้ำอุปโภคบริโภค
ป้องกันการสูญเสียน้ำในระบบดูด
ออกแบบตำแหน่งท่อดูดอยู่เหนือแกนปั๊ม (Suction port above axis) ช่วยรักษาระดับน้ำภายในตัวเรือน
โครงสร้างและการผลิต

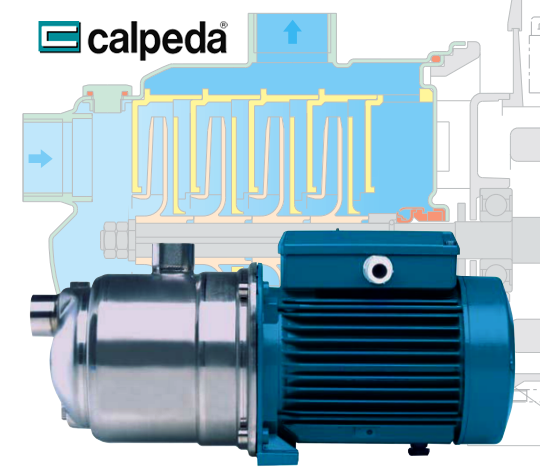

ปั๊มน้ำรุ่น MXP เป็นปั๊มหลายใบพัดแนวนอนแบบ Close-Coupled ที่มอเตอร์และตัวปั๊มถูกประกอบเป็นชิ้นเดียวกัน โครงสร้างภายนอกทำจากสแตนเลส (AISI 304) ในขณะที่ชุดใบพัด (Stages) ทำจาก Noryl (PPO-GF20) ซึ่งมีความทนทานและทนต่อการกัดกร่อนได้ดี มาพร้อมมอเตอร์เหนี่ยวนำ 2 โพล (≈ 2800 rpm) มาตรฐาน 50 Hz, ระดับฉนวน Class F, และระดับการป้องกันฝุ่นและน้ำ IP54
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
การออกแบบทางดูดเพื่อความปลอดภัย (Front Suction Port Configuration)
ปั๊ม MXP มีการจัดวางท่อทางดูด (Suction port) ให้อยู่ในแนวระนาบเหนือแกนของเพลาปั๊มโดยตรง การออกแบบนี้นอกจากจะช่วยให้ทิศทางการไหลของน้ำเข้าสู่ใบพัดมีประสิทธิภาพแล้ว ยังช่วยกักเก็บน้ำไว้ในตัวเรือนปั๊มเสมอเมื่อเครื่องหยุดทำงาน ลดความเสี่ยงจากสภาวะการทำงานโดยปราศจากน้ำ (Dry Running) ในช่วงเริ่มต้นระบบ
การใช้งาน
- สำหรับงานส่งน้ำทั่วไป (Water supply)
- ใช้สำหรับที่พักอาศัย, งานสวน และระบบชลประทาน
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลว: 0°C ถึง +50°C
- อุณหภูมิแวดล้อม: สูงสุด +40°C
- แรงดันในเสื้อปั๊มสูงสุด: 8 บาร์
- การทำงาน: เหมาะสำหรับการใช้งานต่อเนื่อง (Continuous duty)
ตารางวัสดุ (Materials)
| ชิ้นส่วน (Component) | วัสดุ (Material) |
|---|---|
| ตัวเรือนปั๊ม, ฝาครอบ (Pump casing, Casing cover) | Cr-Ni steel 1.4301 (AISI 304) |
| เพลาปั๊ม (Pump Shaft) | Chrome steel 1.4104 (AISI 430) |
| ปลั๊ก (Plug) | Cr-Ni steel 1.4305 (AISI 303) |
| เสื้อใบพัด (Stage casing) | PPO-GF20 (Noryl) |
| ใบพัด (Impeller) | PPO-GF20 (Noryl) |
| ซีลกันรั่ว (Mechanical seal) | Carbon - Ceramic - NBR |
