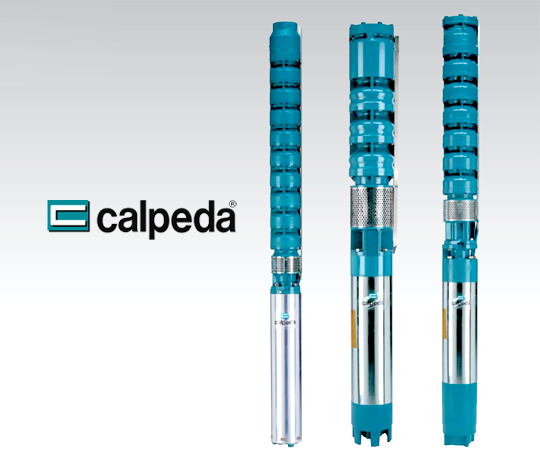

ปั๊มบาดาล Calpeda รุ่น SDS
ปั๊มบาดาล (Submersible Pump) รุ่น SDS สำหรับบ่อขนาด 6 นิ้ว (DN 150), 8 นิ้ว (DN 200), และ 10 นิ้ว (DN 250) มาพร้อมใบพัดแบบ Mixed flow เพื่อประสิทธิภาพสูงสุดในการสูบน้ำจากบ่อลึก เหมาะสำหรับทุกการใช้งานที่ต้องการความทนทานและเชื่อถือได้
จุดเด่นและคุณสมบัติ
สำหรับบ่อบาดาลหลายขนาด
ออกแบบมาเพื่อรองรับขนาดบ่อบาดาลที่หลากหลายตั้งแต่ 6, 8, จนถึง 10 นิ้ว ทำให้สามารถเลือกใช้ได้ตรงตามขนาดบ่อที่มีอยู่
โครงสร้างทนทาน เลือกวัสดุได้
เลือกใช้วัสดุคุณภาพสูง โดยมีตัวเลือกมาตรฐานเป็นเหล็กหล่อ (Cast Iron) และสามารถสั่งผลิตพิเศษเป็นบรอนซ์ (Bronze) สำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนเป็นพิเศษ
ใช้งานได้หลากหลาย
เหมาะสำหรับการใช้งานที่ต้องการปริมาณน้ำสูง เช่น งานสูบน้ำประปา, ระบบน้ำในโรงงานอุตสาหกรรม, ระบบดับเพลิง, และระบบชลประทานทางการเกษตร
โครงสร้างและการผลิต (Construction)
ปั๊มบาดาลรุ่น SDS มีเสื้อชั้น (Stage Casing) และใบพัด (Impeller) ให้เลือกทั้งแบบเหล็กหล่อและบรอนซ์ พร้อมวาล์วกันกลับ (Non-return valve) ในตัวที่เสื้อทางส่ง (Delivery Casing) เพื่อป้องกันน้ำไหลย้อนกลับ มอเตอร์เป็นแบบ Rewindable CS series มาตรฐาน NEMA สามารถระบายความร้อนได้ดีและทำงานได้อย่างต่อเนื่อง
ตารางวัสดุ (Materials)
| ชิ้นส่วน (Component) | วัสดุมาตรฐาน (รุ่น SDS) | วัสดุพิเศษ (รุ่น B-SDS) |
|---|---|---|
| เสื้อชั้น (Stage casing) | เหล็กหล่อ (Cast iron GJL 200) | บรอนซ์ (Bronze G-Cu Sn 10) |
| ใบพัด (Impeller) | เหล็กหล่อ (Cast iron GJL 200) | บรอนซ์ (Bronze G-Cu Sn 10) |
| เพลา (Shaft) | Cr-Ni-Mo steel AISI 316 / Cr steel AISI 420 | - |
| เสื้อทางส่ง (Delivery casing) | เหล็กหล่อ (Cast iron GJL 200) | บรอนซ์ (Bronze G-Cu Sn 10) |
| ตะแกรงทางดูด (Strainer) | Cr-Ni steel AISI 304 | Cr-Ni steel AISI 304 |
การใช้งาน (Applications)
- ระบบประปาหมู่บ้านและชุมชน
- ระบบน้ำสำหรับอาคารขนาดใหญ่และโรงงานอุตสาหกรรม
- ระบบดับเพลิง (Fire fighting applications)
- ระบบชลประทานทางการเกษตร
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลวสูงสุด: 25 °C
- ปริมาณทรายในน้ำสูงสุด: 150 ก./ลบ.ม.
- การทำงาน: ต่อเนื่อง (Continuous duty)
- มอเตอร์: 2-pole (2900 rpm), 50Hz
- ระดับการป้องกัน: IP 68
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
เทคโนโลยีใบพัด Mixed Flow ทนทานต่อทราย
ปั๊มบาดาล SDS ซีรีส์ ออกแบบด้วยชุดใบพัดแบบ Mixed Flow (การไหลแบบผสม) ซึ่งช่วยลดความเร็วสัมพัทธ์ของน้ำที่ผ่านเข้าใบพัด ทำให้สามารถสูบน้ำบาดาลที่มีปริมาณทรายเจือปนได้สูงสุดถึง 150 g/m³ โดยไม่เกิดการสึกหรออย่างรวดเร็ว พร้อมตัวเลือกวัสดุบรอนซ์ (Bronze G-Cu Sn 10) แบบเต็มรูปแบบในรุ่น B-SDS สำหรับบ่อบาดาลที่มีความกัดกร่อนสูง
มอเตอร์มาตรฐาน NEMA (Rewindable)
ระบบขับเคลื่อนใช้มอเตอร์บาดาล CS series แบบ 2-pole ซึ่งได้รับการออกแบบโครงสร้างตามมาตรฐานสากล NEMA และเป็นมอเตอร์ชนิดเปียกน้ำแบบพันขดลวดใหม่ได้ (Water wetted winding in rewindable execution) สิ่งนี้ช่วยลดต้นทุนในการบำรุงรักษาระยะยาวให้แก่ผู้ใช้งานอุตสาหกรรมได้อย่างมีนัยสำคัญ
