ปั๊มน้ำคาลปีด้า รุ่น CT60

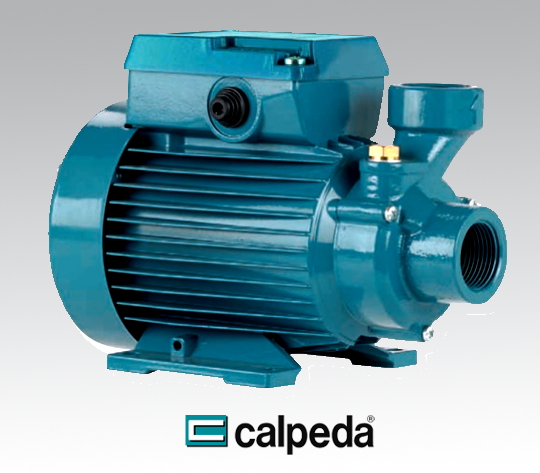

ปั๊มน้ำคาลปีด้า รุ่น CT 60 Peripheral Pump

ปั๊มน้ำชนิดล้อฟันเฟือง (Peripheral Pump) หรือที่เรียกว่า Regenerative Pump โครงสร้างแบบ Close-coupled ขนาดกะทัดรัด เหมาะสำหรับงานอเนกประสงค์ที่ต้องการแรงดันสูงและอัตราการไหลไม่มาก

จุดเด่นและคุณสมบัติ

โครงสร้างกะทัดรัด

ด้วยการออกแบบที่ได้รับการจดสิทธิบัตร ทำให้ตัวเสื้อปั๊มและฝาด้านมอเตอร์เป็นชิ้นเดียวกัน ส่งผลให้ปั๊มมีขนาดเล็กกะทัดรัดเป็นพิเศษ เหมาะสำหรับติดตั้งในพื้นที่จำกัด

ใบพัด Turbine

ใช้ใบพัดแบบ Turbine ที่ออกแบบมาโดยเฉพาะสำหรับการสร้างแรงดัน (Head) ที่สูง แม้ในขนาดมอเตอร์ที่เล็ก ให้ประสิทธิภาพที่ยอดเยี่ยมสำหรับงานที่ต้องการแรงดัน

การป้องกันที่เหนือกว่า

มีระบบป้องกันน้ำจากภายนอกเข้าสู่ตัวมอเตอร์ได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของมอเตอร์และลดความจำเป็นในการบำรุงรักษา

โครงสร้างและการผลิต

ปั๊มน้ำ Calpeda CT 60 เป็นปั๊มแบบ Close-coupled ที่มอเตอร์และตัวปั๊มถูกประกอบเป็นชิ้นเดียวกัน ทำให้มีขนาดเล็กและติดตั้งง่าย มอเตอร์เป็นแบบเหนี่ยวนำ 2 โพล (ประมาณ 2900 รอบต่อนาที) สำหรับไฟฟ้า 50 Hz พร้อมฉนวนระดับ Class F และระดับการป้องกันฝุ่นและน้ำ IP54

ตารางวัสดุ (Materials)
ส่วนประกอบ (Components) วัสดุ (Materials)
เสื้อปั๊ม (Pump casing) เหล็กหล่อ (Cast iron GJL 200 EN 1561)
ฝาครอบด้านมอเตอร์ (Casing cover motor side) ทองเหลือง (Brass P- Cu Zn Pb 2 UNI 5705)
ใบพัด (Impeller) ทองเหลือง (Brass P- Cu Zn Pb 2 UNI 5705)
เพลา (Shaft) โครเมียมสตีล (Chrome steel 1.4104 EN 10088 / AISI 430)
ซีลกันรั่ว (Mechanical seal) คาร์บอน - เซรามิก - NBR (Carbon - Ceramic - NBR)

การใช้งาน (Applications)

  • สำหรับสูบจ่ายของเหลวที่สะอาด ไม่มีสารกัดกร่อน ไม่มีสารแขวนลอย และไม่ระเบิด
  • เหมาะสำหรับงานเพิ่มแรงดันในระบบท่อ (Booster)
  • ด้วยขนาดที่เล็กกะทัดรัด จึงเหมาะอย่างยิ่งสำหรับติดตั้งในเครื่องทำความเย็นและเครื่องปรับอากาศ (Cooling and Air-conditioning)
  • ใช้ในระบบหมุนเวียน (Circulation) ทั่วไป

เงื่อนไขการใช้งาน

  • อุณหภูมิของเหลวสูงสุด: 60 °C
  • อุณหภูมิแวดล้อมสูงสุด: 40 °C
  • แรงดูดลึกสุด (Total suction lift): 7 เมตร
  • การทำงาน: ต่อเนื่อง (Continuous duty)
