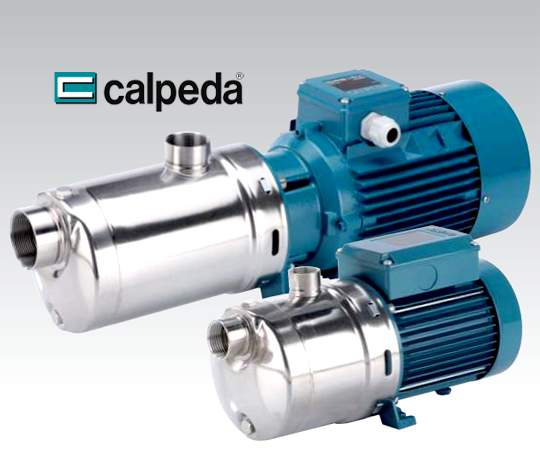

MXH, MXHL: ปั๊มสแตนเลสหลายใบพัดเพื่องานอุตสาหกรรม
เครื่องสูบน้ำหอยโข่งหลายใบพัดแนวนอน (Horizontal multi-stage) ผลิตจากสแตนเลสคุณภาพสูง มีให้เลือกทั้งเกรด AISI 304 (รุ่น MXH) และ AISI 316L (รุ่น MXHL) สำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนสูงเป็นพิเศษ มีโครงสร้างที่แข็งแรงและขนาดกะทัดรัด เหมาะสำหรับงานอเนกประสงค์ที่ต้องการความเชื่อถือและทนทานสูง โดยเฉพาะในงานอุตสาหกรรมอาหาร, เครื่องดื่ม, ยา และระบบน้ำร้อน
จุดเด่นและคุณสมบัติ
ทนความร้อนสูงสุด 110°C
ชิ้นส่วนไฮดรอลิกสแตนเลส (AISI 304/316L) ทั้งชุด รองรับของเหลวอุณหภูมิ -15°C ถึง 110°C ฟันธงความทนทานต่องานระบบน้ำร้อน
เสื้อปั๊มชิ้นเดียว (Single-piece)
โครงสร้างแบบ Barrel Casing หนาพิเศษ ไร้หน้าแปลนยื่น ลดจุดเสี่ยงการรั่วซึมและเพิ่มความแข็งแรงในงานอุตสาหกรรม
ตรวจเช็คซีลได้โดยไม่ต้องถอดมอเตอร์
ออกแบบให้มีช่องว่างระหว่างปั๊มและมอเตอร์ (Side apertures) ช่วยให้ตรวจเช็ค Mechanical Seal ได้ทันทีจากภายนอก
โครงสร้างและการผลิต
ปั๊มน้ำหลายใบพัดแนวนอนแบบ Close-coupled ผลิตจากสแตนเลส (Chrome-nickel steel) โครงสร้างแข็งแรงทนทานและมีขนาดกะทัดรัด ไม่มีหน้าแปลนยื่นออกมา เสื้อปั๊มแบบชิ้นเดียว (Single-piece barrel casing) พร้อมช่องทางดูดด้านหน้าเหนือแกนปั๊มและทางส่งด้านบน มีจุกสำหรับเติมและถ่ายน้ำอยู่ตรงกลางปั๊มเพื่อให้เข้าถึงได้จากทุกด้าน
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม, เสื้อใบพัด, ใบพัด, ฝาครอบ (Pump casing, Stage casing, Impeller, Casing cover) | MXH: AISI 304 MXHL: AISI 316L |
| แหวนกันสึก (Wear ring) | PTFE |
| เพลาปั๊ม (Pump shaft) | MXH: AISI 303 MXHL: AISI 316L |
| ซีลกันรั่ว (Mechanical seal) | Ceramic alumina, Carbon, EPDM |
ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Insights)
โครงสร้างกะทัดรัด ไร้หน้าแปลนยื่น (Compact Without Protruding Flange)
ปั๊ม MXH ถูกออกแบบให้มีแท่นยึดและฐานมอเตอร์เป็นชิ้นเดียวกัน (Single-piece lantern bracket and base) ทำให้โครงสร้างมีความกะทัดรัดและแข็งแรงเป็นพิเศษ ช่วยลดพื้นที่ในการติดตั้งและลดโอกาสการสั่นสะเทือน
การออกแบบเพื่อการซ่อมบำรุง (Maintenance-Friendly Design)
การออกแบบเสื้อปั๊มแบบชิ้นเดียวพร้อมช่องหน้าต่างด้านข้าง (Side apertures) ช่วยให้วิศวกรสามารถตรวจสอบสถานะการทำงานของซีลกันรั่ว (Mechanical Seal) ได้อย่างง่ายดาย นอกจากนี้ยังมีจุกสำหรับเติมและถ่ายน้ำ (Filling and draining plugs) อยู่ตรงกลางเพื่อความสะดวกในการเข้าถึงจากทุกทิศทาง
การใช้งาน
- สำหรับงานส่งน้ำทั่วไป (Water supply)
- สำหรับของเหลวที่สะอาด ไม่มีฤทธิ์กัดกร่อนสแตนเลส
- เป็นปั๊มอเนกประสงค์สำหรับอาคารขนาดใหญ่ และงานอุตสาหกรรม
- ใช้ในงานสวนและระบบชลประทาน
- เหมาะอย่างยิ่งสำหรับอุตสาหกรรมอาหาร, เครื่องดื่ม และยา (รุ่น MXHL)
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลว: -15°C ถึง 110°C
- อุณหภูมิแวดล้อม: สูงสุด 40°C
- แรงดันในเสื้อปั๊มสูงสุด: 10 บาร์
- เหมาะสำหรับใช้งานต่อเนื่อง
