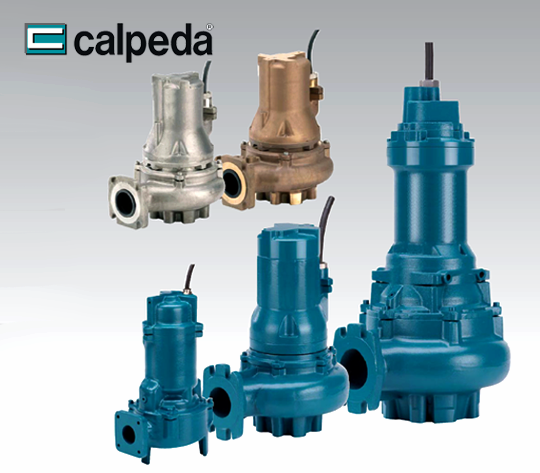

ปั๊มน้ำคาลปีด้า รุ่น GMG (Grinder)
ปั๊มจุ่มสำหรับงานหนัก Calpeda รุ่น GMG-Series มาพร้อมระบบบดตัดกำลังสูง (High Power Grinder) ที่ออกแบบมาเพื่อสูบจ่ายน้ำเสีย น้ำโสโครก ที่มีเส้นใยยาว กระดาษ หรือสิ่งทอเจือปน โดยระบบจะทำการบดตัดเศษวัสดุก่อนเข้าสู่ตัวปั๊มเพื่อป้องกันการอุดตันในระบบท่อ โดดเด่นด้วยโครงสร้างเหล็กหล่อที่แข็งแกร่งและระบบซีลเพลาแบบสองชั้น (Twin Mechanical Seal) รองรับการใช้งานหนักในระบบบำบัดน้ำเสียทั้งในที่พักอาศัยและภาคอุตสาหกรรม
จุดเด่นและคุณสมบัติ
ระบบบดตัดทรงพลัง
มาพร้อมใบพัดและชุดบดตัด (Grinder) ที่มีความคมและแข็งแกร่งเป็นพิเศษ ช่วยบดตัดเส้นใยและสิ่งปฏิกูลก่อนสูบจ่าย หมดปัญหาท่ออุดตัน
ระบบซีลสองชั้นพร้อมห้องน้ำมัน
ปกป้องมอเตอร์อย่างสมบูรณ์แบบด้วย Double mechanical shaft seal และห้องน้ำมันคั่นกลาง ยืดอายุการทำงานแม้ในสภาวะที่ท้าทาย
โครงสร้างแข็งแกร่ง
ตัวเรือนปั๊มและใบพัดผลิตจากเหล็กหล่อคุณภาพสูง (Cast iron GJL-250 และ GS 400) ทนทานต่อการกัดกร่อนและการใช้งานแบบต่อเนื่อง (Continuous duty)
โครงสร้างและการผลิต (Construction)
ปั๊มจุ่มไฟฟ้า (Submersible pump) มาพร้อมระบบบดตัดประสิทธิภาพสูง (Grinder system) โครงสร้างปั๊มผลิตจากเหล็กหล่อ (Cast iron) ขับเคลื่อนด้วยมอเตอร์ที่ออกแบบมาเพื่อการทำงานใต้น้ำอย่างต่อเนื่อง โดยมีระบบซีลแบบสองชั้น (Double mechanical shaft seal) และมีห้องน้ำมันหล่อลื่นคั่นกลาง
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม, เสื้อคลุมมอเตอร์, ฝาครอบมอเตอร์ (Pump casing, Motor casing, Motor cover) | Cast iron EN-GJL-250 |
| ใบพัด (Impeller) | Cast iron GS 400 |
| เพลามอเตอร์ (Motor shaft) | Stainless steel AISI 420B |
| แมคคานิคอลซีลฝั่งตัวปั๊ม (Mechanical seal, Pump side) | Silicon carbide / Silicon carbide |
| ซีลฝั่งมอเตอร์ (Seal, Motor side) | Lip seal (Nitrile) สำหรับรุ่น ≤ 1.6 kW Graphite / Ceramic สำหรับรุ่น > 1.6 kW |
การใช้งาน (Applications)
- สำหรับสูบน้ำเสียและน้ำโสโครกที่มีเส้นใยยาวเจือปน
- ใช้ในระบบระบายน้ำและบำบัดน้ำเสียของที่พักอาศัยและอาคารพาณิชย์
- ใช้ในกระบวนการอุตสาหกรรม (ที่ไม่มีสารเคมีกัดกร่อนรุนแรง)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: สูงสุด +40°C
- ระดับการจุ่มลึกสุด: 20 เมตร (เมื่อสายไฟยาวพอ)
- ความหนาแน่นของเหลวสูงสุด: 1100 kg/m³
- ใช้งานต่อเนื่อง (เมื่อมอเตอร์จมอยู่ใต้น้ำ)
ข้อมูลจำเพาะทางเทคนิคและโครงสร้าง (Technical Specifications)
ปั๊มน้ำจุ่ม (Submersible Pump) Calpeda รุ่น GMG เป็นปั๊มจุ่มประสิทธิภาพสูงที่มาพร้อมกับ ระบบบดตัดกำลังสูง (High Power Grinder) ออกแบบมาเป็นพิเศษเพื่อรองรับการสูบจ่ายของเหลวหรือน้ำเสียที่มีการเจือปนของเส้นใยยาว, กระดาษ, สิ่งทอ หรือวัสดุอินทรีย์ต่างๆ โดยระบบจะทำการบดตัดเศษวัสดุก่อนสูบผ่านตัวปั๊ม เพื่อป้องกันปัญหาการอุดตันในระบบท่อ (รองรับการลอดผ่านขนาด 6 - 7 มิลลิเมตร)
ขอบเขตการใช้งาน (Applications)
- เหมาะสำหรับการสูบจ่ายน้ำเสีย หรือน้ำโสโครกที่มีเศษเส้นใยยาวเจือปน
- รองรับการใช้งานหนักทั้งในระบบของที่พักอาศัย, อาคารขนาดใหญ่ และระบบบำบัดน้ำเสียในงานอุตสาหกรรม
- ตัวปั๊มมาพร้อมระบบซีลแบบ Double mechanical shaft seal และห้องน้ำมันหล่อลื่น รองรับการทำงานแบบต่อเนื่อง (Continuous duty)
ขีดจำกัดการทำงานและวัสดุ (Operating Limits & Materials)
| ชิ้นส่วน / ขีดจำกัด (Components / Limits) | รายละเอียด (Specifications) |
|---|---|
| อุณหภูมิของเหลว (Liquid temperature) | สูงสุด +40°C |
| ความลึกสุดในการใช้งาน (Max immersion depth) | 20 เมตร (เมื่อใช้สายไฟความยาวที่เหมาะสม) |
| เสื้อปั๊มและฝาครอบมอเตอร์ (Pump/Motor casing) | เหล็กหล่อ EN-GJL-250 (Cast iron) |
| ใบพัด (Impeller) | เหล็กหล่อเหนียว GS 400 (Cast iron) |
| เพลามอเตอร์ (Motor shaft) | สเตนเลส AISI 420B (Stainless steel) |
ปั๊มน้ำจุ่ม Calpeda GMG ขับเคลื่อนด้วยใบพัดเหล็กหล่อเหนียว (Cast iron GS 400) ที่ทำงานร่วมกับชุดบดตัด (Grinder) ซึ่งมีความคมและแข็งแกร่งเป็นพิเศษ เมื่อสูบน้ำเสียที่มีสิ่งปฏิกูลประเภทเส้นใยยาว กระดาษ หรือเศษผ้า ชุดบดตัดจะทำหน้าที่สับและตัดของเสียเหล่านั้นให้มีขนาดเล็กเพียงพอ (ลอดผ่านช่องขนาด 6-7 มม.) ก่อนดึงเข้าสู่เรือนปั๊มและส่งออกไปตามท่อ ช่วยขจัดปัญหาการอุดตันในระบบระบายน้ำทิ้งของอาคารและอุตสาหกรรมได้อย่างเด็ดขาด
