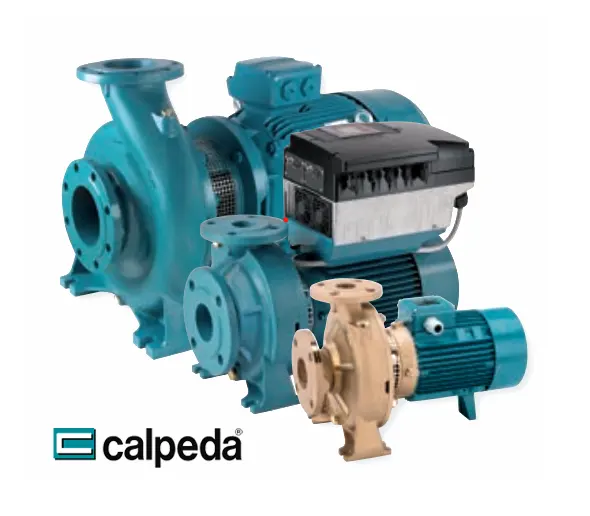

ปั๊มน้ำคาลปีด้า รุ่น NM, NMS
ปั๊มหอยโข่งซีรีส์ NM และ NMS คือโซลูชันระดับพรีเมียมจาก Calpeda ที่ออกแบบตามมาตรฐานยุโรป EN 733 ทำให้สามารถใช้ทดแทนปั๊มยี่ห้ออื่นที่อ้างอิงมาตรฐานเดียวกันได้อย่างสมบูรณ์แบบ เหมาะสำหรับงานส่งน้ำที่หลากหลายในภาคอุตสาหกรรม, อาคาร, และการเกษตร โดดเด่นด้วยรุ่น NMS ที่ใช้โครงสร้างแบบเพลาสั้น (Stub-Shaft) พร้อมตลับลูกปืนกันรุนในตัว ช่วยยืดอายุการใช้งานมอเตอร์และเพิ่มความยืดหยุ่นในการบำรุงรักษา พร้อมตัวเลือกวัสดุบรอนซ์ (B-NM, B-NMS) สำหรับงานสูบน้ำทะเลโดยเฉพาะ
จุดเด่นและคุณสมบัติ
มาตรฐานสากล (Standard EN 733)
ออกแบบตามมาตรฐานยุโรป EN 733 (DIN 24255) มั่นใจในสมรรถนะและขนาดมิติ สามารถใช้ทดแทนปั๊มมาตรฐานเดียวกันได้ทันที
ทนทานเชื่อถือได้ (Reliable Duty)
โครงสร้างเพลาและตลับลูกปืนถูกออกแบบมาให้รับแรงเค้น (Stress) ได้ดีเยี่ยม รองรับการใช้งานต่อเนื่อง (Continuous Duty) ได้อย่างมั่นใจ
ไฮดรอลิกส์ประสิทธิภาพสูง (High Efficiency)
ใบพัดและตัวเรือนปั๊มได้รับการออกแบบด้วยเทคโนโลยี CFD เพื่อให้ได้ประสิทธิภาพสูงสุด ลดการสูญเสียพลังงาน และมีค่า NPSH ต่ำ
ประหยัดพลังงาน (Energy Saving)
มาพร้อมมอเตอร์ประสิทธิภาพสูงมาตรฐาน IE3 ช่วยลดค่าใช้จ่ายด้านพลังงานและเป็นมิตรต่อสิ่งแวดล้อม (Ecodesign Compliant)
วัสดุหลากหลาย (Material Flexibility)
มีให้เลือกทั้งรุ่นเหล็กหล่อ (Cast Iron) และรุ่นบรอนซ์ (Bronze) สำหรับงานสูบน้ำทะเล หรือของเหลวที่มีฤทธิ์กัดกร่อน
โครงสร้าง Stub-shaft (Easy Maintenance)
รุ่น NMS มาพร้อมโครงสร้าง Stub-shaft และตลับลูกปืนกันรุนในตัว ช่วยปกป้องมอเตอร์และถอดซ่อมบำรุงได้ง่ายโดยไม่ต้องยุ่งกับระบบท่อ
โครงสร้างและการผลิต (Construction)
ปั๊มน้ำหอยโข่งแบบ Close-coupled โดยมีรายละเอียดดังนี้:
- สำหรับรุ่นไม่เกิน 22 kW: มอเตอร์ไฟฟ้ามีเพลาที่ยื่นออกมาเพื่อต่อตรงเข้ากับปั๊ม
- สำหรับรุ่น 30 ถึง 75 kW: ใช้โครงสร้างประกับยึด (Bracket) แบบใหม่สำหรับมอเตอร์มาตรฐาน (Stub-shaft) พร้อม Thrust bearing ในตัว
ตัวเรือนปั๊มมีทางดูดในแนวแกน (Axial suction) และทางส่งในแนวรัศมีออกด้านบน (Radial delivery on top) โดยมีขนาดและประสิทธิภาพหลักตามมาตรฐาน EN 733
- NM(S): รุ่นที่ตัวเรือนปั๊มและประกับยึดทำจากเหล็กหล่อ
- B-NM(S): รุ่นที่ตัวเรือนปั๊มและประกับยึด/ฝาครอบทำจากบรอนซ์ (ปั๊มจะถูกพ่นสีทั้งตัว)
การเชื่อมต่อ: หน้าแปลนตามมาตรฐาน PN 10, EN 1092-2 (สามารถสั่งหน้าแปลนประกบได้ตามคำขอ)
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Components) | รุ่น NM, NMS | รุ่น B-NM, B-NMS |
|---|---|---|
| Pump casing / Lantern bracket (NM) / Casing cover (NMS) | Cast iron GJL 200 EN 1561 | Bronze G-CuSn10 EN 1982 |
| Lantern bracket (NMS) | Cast iron GJL 200 EN 1561 | Cast iron GJL 200 EN 1561 |
| Impeller | Cast iron GJL 200 EN 1561 | Bronze G-CuSn10 EN 1982 / Brass P-CuZn40Pb2 UNI 5705 |
| Shaft | Cr-Ni steel 1.4305 EN 10088 (AISI 303) | |
| Mechanical seal | Carbon - Ceramic - NBR | |
การใช้งาน (Applications)
- สำหรับของเหลวที่สะอาด ไม่มีสารกัดกร่อน (มีของแข็งปนเปื้อนไม่เกิน 0.2%)
- สำหรับระบบประปา (Water supply)
- สำหรับโรงงานทำความร้อน, ระบบปรับอากาศ, ระบบทำความเย็น และระบบหมุนเวียน
- สำหรับการใช้งานในงานระบบอาคารขนาดใหญ่ และอุตสาหกรรม
- สำหรับระบบดับเพลิง (Fire fighting applications)
- สำหรับงานชลประทาน (Irrigation)
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลว: -10 °C ถึง +90 °C
- อุณหภูมิแวดล้อม: สูงสุด 40 °C
- ระยะดูดลึกสุด: 7 เมตร
- แรงดันใช้งานสูงสุด: 10 - 16 บาร์ (ขึ้นอยู่กับรุ่น)
- ใช้งานต่อเนื่อง (Continuous duty)
