3 หลักการออกแบบระบบท่อ (Piping System) เพื่อประสิทธิภาพสูงสุดของปั๊มน้ำ
ในการลงทุนกับ ระบบปั๊มน้ำ หลายคนมักมุ่งเน้นไปที่ การเลือกปั๊มน้ำให้มีคุณภาพและ ประสิทธิภาพสูง แต่กลับมองข้ามความสำคัญ ของการออกแบบ "ระบบท่อ" ซึ่งเปรียบเสมือน "เส้นเลือด" ที่หล่อเลี้ยงการทำงานของปั๊ม ความจริงแล้ว ระบบท่อที่ออกแบบมาไม่ดี สามารถลดทอนประสิทธิภาพ ของปั๊มน้ำราคาแพง ให้ทำงานได้ต่ำกว่ามาตรฐาน ทำให้ปั๊มทำงานหนัก เกินความจำเป็น สิ้นเปลืองพลังงาน และที่ร้ายแรงที่สุดคือ อาจสร้างความเสียหายต่อตัวปั๊มในระยะเวลาอันสั้น
การทำความเข้าใจและ นำหลักการออกแบบระบบท่อที่ถูกต้องไปใช้ จึงเป็นปัจจัยสำคัญที่จะช่วยให้ระบบปั๊มน้ำของคุณ ทำงานได้เต็มศักยภาพ ประหยัดค่าใช้จ่าย และมีอายุการใช้งานที่ยาวนานอย่างแท้จริง
1. ท่อดูด (Suction Pipe): หัวใจสำคัญที่ต้อง "สั้น ใหญ่ ตรง"
ท่อทางดูดคือส่วนที่วิกฤตที่สุดและส่งผลต่อประสิทธิภาพของปั๊มมากที่สุด หลักการสำคัญคือต้องออกแบบให้ปั๊ม "ดูดน้ำได้ง่ายที่สุด" เพื่อลดแรงเสียดทานและป้องกันการเกิดคาวิเทชัน (Cavitation) ซึ่งเป็นตัวการทำลายล้างใบพัดและเรือนปั๊ม
- ติดตั้งปั๊มให้ใกล้แหล่งน้ำที่สุด: ทุกๆ เซนติเมตรของท่อดูดที่เพิ่มขึ้นหมายถึงแรงเสียดทานที่มากขึ้น ควรวางปั๊มให้ใกล้ถังพักน้ำมากที่สุดเท่าที่จะทำได้เพื่อให้ท่อดูดสั้นที่สุด
- ใช้ท่อขนาดใหญ่กว่าทางดูดของปั๊มเสมอ: นี่คือเคล็ดลับที่สำคัญที่สุด แนะนำให้ใช้ท่อดูดที่มีขนาดเส้นผ่านศูนย์กลางใหญ่กว่าหน้าแปลนทางดูดของปั๊มอย่างน้อย 1 ขนาด (เช่น ปั๊มทางดูด 3 นิ้ว ควรใช้ท่อดูด 4 นิ้ว) และใช้ข้อลดเยื้องศูนย์ (Eccentric Reducer) ที่มีด้านบนเรียบ (Flat Side Up) ในการเชื่อมต่อเข้ากับปั๊ม เพื่อป้องกันการเกิดโพรงอากาศ (Air Pocket) ในเส้นท่อ
- เดินท่อให้ตรงและลดข้องอ: พยายามเดินท่อดูดให้เป็นเส้นตรงและมีข้องอน้อยที่สุดเท่าที่จะทำได้ ข้องอทุกตัวคือตัวสร้างแรงต้านทานมหาศาลในฝั่งดูด
- ติดตั้งท่อให้ลาดเอียงขึ้น: ในแนวนอน ท่อดูดควรมีความลาดเอียงขึ้นเล็กน้อยจากแหล่งน้ำมายังตัวปั๊ม เพื่อให้อากาศที่อาจหลงเหลืออยู่สามารถลอยตัวไปที่ปั๊มและถูกไล่ออกไปได้ง่าย ป้องกันการเกิดโพรงอากาศสะสม
2. ท่อส่ง (Discharge Pipe): จัดการแรงดันและแรงเสียดทาน

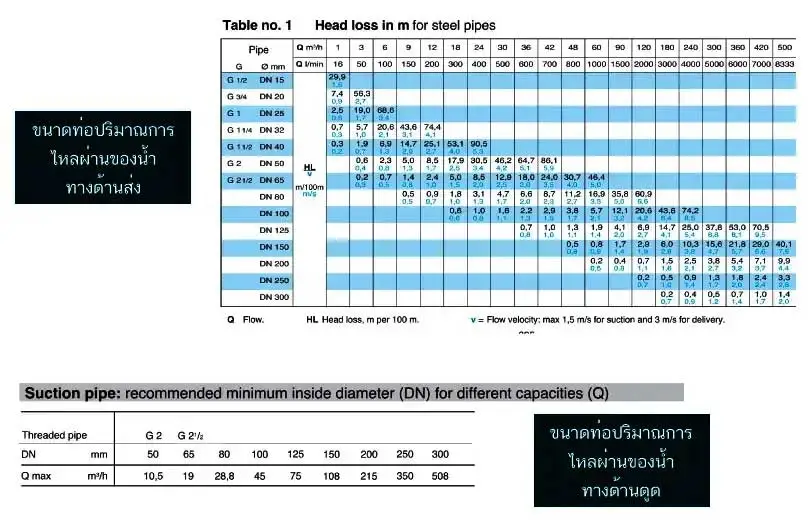

แม้ท่อทางส่งจะมีความซับซ้อนได้มากกว่าท่อดูด แต่การเลือกขนาดท่อให้เหมาะสมยังคงเป็นสิ่งสำคัญ การใช้ท่อส่งที่มีขนาดเล็กเกินไปจะทำให้เกิดแรงเสียดทานในท่อ (Friction Loss) สูงมาก ทำให้ปั๊มต้องทำงานหนักขึ้นเพื่อเอาชนะแรงต้านนี้ ส่งผลให้สิ้นเปลืองพลังงานและได้ปริมาณน้ำที่ปลายทางน้อยลงกว่าที่ควรจะเป็น ควรเลือกขนาดท่อที่เหมาะสมกับอัตราการไหลและความยาวของท่อทั้งหมดในระบบ
3. การติดตั้งอุปกรณ์และส่วนรองรับ (Valves & Supports)
รายละเอียดเล็กๆ น้อยๆ ในการติดตั้งคือสิ่งที่สร้างความแตกต่างในระยะยาว
- ติดตั้งวาล์วให้ถูกต้อง: ควรมีการติดตั้งวาล์วประตูน้ำ (Gate Valve) ทั้งทางดูดและทางส่ง โดยติดตั้งให้ใกล้ตัวปั๊มที่สุดเพื่อความสะดวกในการปิดระบบเพื่อซ่อมบำรุง และต้องติดตั้งวาล์วกันกลับ (Check Valve) ที่ท่อส่งเสมอ (โดยติดตั้งหลัง Gate Valve) เพื่อป้องกันน้ำไหลย้อนกลับ (Backflow) และป้องกันการเกิด Water Hammer ที่จะสร้างความเสียหายต่อปั๊ม
- ท่อต้องมี Support ของตัวเอง: ห้ามใช้ตัวปั๊มในการรับน้ำหนักของท่อโดยเด็ดขาด ระบบท่อทั้งหมดต้องมีอุปกรณ์รองรับ (Pipe Support) เป็นของตัวเอง เพื่อป้องกันไม่ให้เกิดแรงกดทับหรือดึงรั้ง (Pipe Strain) ที่หน้าแปลนของปั๊ม ซึ่งอาจทำให้ปั๊มเกิดการบิดตัว, เพลาไม่ได้ศูนย์, และเสียหายก่อนเวลาอันควร
- ทำความสะอาดภายในท่อก่อนเดินเครื่อง: ก่อนการติดตั้งและเริ่มเดินระบบ ต้องแน่ใจว่าไม่มีเศษวัสดุจากการก่อสร้าง เช่น เศษท่อ, ลวดเชื่อม, หรือกรวดทราย หลงเหลืออยู่ภายใน เพราะอาจถูกดูดเข้าไปสร้างความเสียหายอย่างรุนแรงให้กับใบพัดและซีลกันรั่วได้
