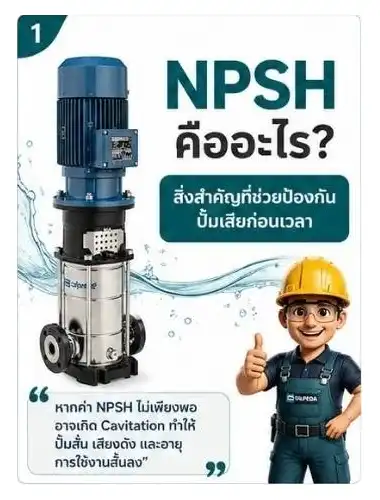

NPSH คืออะไร? ทำไมจึงสำคัญที่สุดในการออกแบบระบบปั๊มน้ำ

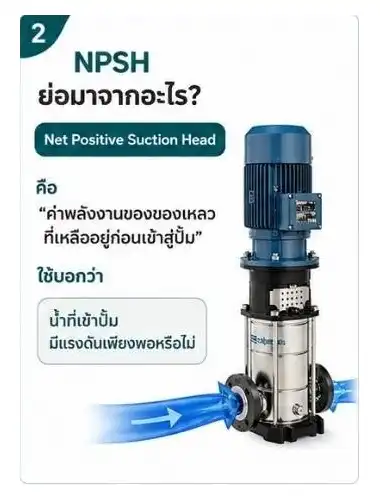

NPSH หรือ Net Positive Suction Head คือค่าพลังงานหรือแรงดันที่จำเป็นต่อการทำงานของปั๊มน้ำทางด้านท่อดูด เพื่อป้องกันไม่ให้ของเหลวเปลี่ยนสถานะกลายเป็นไอ ซึ่งเป็นสาเหตุหลักของการเกิดคาวิเตชั่น (Cavitation) การทำความเข้าใจและคำนวณค่า NPSH ได้อย่างถูกต้อง ถือเป็นหัวใจสำคัญที่สุดในการออกแบบระบบปั๊มน้ำให้ทำงานได้อย่างมีประสิทธิภาพและทนทาน

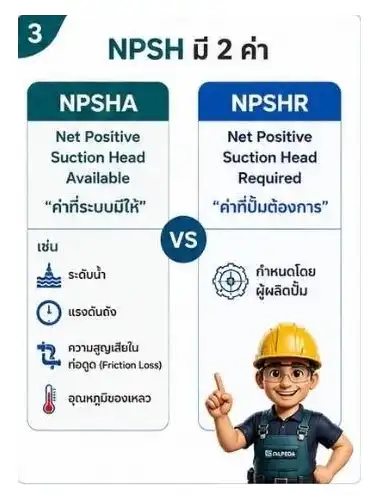

โดยทั่วไป ค่า NPSH จะถูกแบ่งออกเป็น 2 ค่าที่ต้องนำมาพิจารณาคู่กันเสมอ คือ NPSHa และ NPSHr

กราฟแสดงความสัมพันธ์ระหว่าง NPSHa และ NPSHr

1. NPSHa (Net Positive Suction Head Available)

คือ "แรงดันทางด้านดูดที่มีอยู่จริง" ณ จุดติดตั้งปั๊มน้ำ เป็นค่าที่สะท้อนคุณสมบัติของ "ระบบท่อ" ที่เราออกแบบและติดตั้งขึ้นมาทั้งหมด ค่า NPSHa สามารถเปลี่ยนแปลงได้และขึ้นอยู่กับปัจจัยหลายอย่าง เช่น:

  • ความสูงของระดับน้ำ: ระดับน้ำที่สูงกว่าตำแหน่งปั๊มจะช่วยเพิ่มค่า NPSHa
  • แรงดันบรรยากาศ: การติดตั้งในพื้นที่สูงจากระดับน้ำทะเลมากๆ จะมีแรงดันบรรยากาศต่ำ ส่งผลให้ NPSHa ลดลง
  • อุณหภูมิของเหลว: ของเหลวที่ร้อนขึ้นจะยิ่งต้องการแรงดันเพื่อป้องกันการกลายเป็นไอมากขึ้น (NPSHa ลดลง)
  • แรงเสียดทานในท่อดูด: ท่อดูดที่ยาว, เล็ก, หรือมีข้อต่องอเยอะ จะสร้างแรงต้านและทำให้ NPSHa ลดลง

2. NPSHr (Net Positive Suction Head Required)

คือ "แรงดันทางด้านดูดขั้นต่ำที่ปั๊มต้องการ" เพื่อให้สามารถทำงานได้โดยไม่เกิดคาวิเตชั่น เป็นค่าคงที่ซึ่งเป็นคุณสมบัติเฉพาะตัวของ "ปั๊มน้ำ" แต่ละรุ่น ถูกกำหนดมาจากการออกแบบของผู้ผลิต และไม่สามารถเปลี่ยนแปลงได้ ค่า NPSHr นี้สามารถดูได้จากกราฟ Performance Curve ของปั๊มรุ่นนั้นๆ

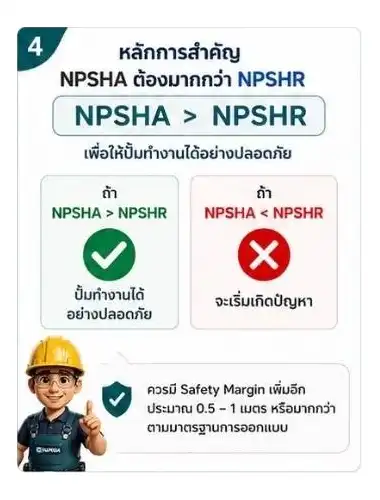

หัวใจสำคัญ: NPSHa ต้องมากกว่า NPSHr เสมอ

กฎเหล็กของการออกแบบระบบปั๊มน้ำคือ **NPSHa ต้องมีค่ามากกว่า NPSHr** โดยควรมีส่วนต่างเผื่อไว้เพื่อความปลอดภัย (Safety Margin) อย่างน้อย 0.5 - 1 เมตร

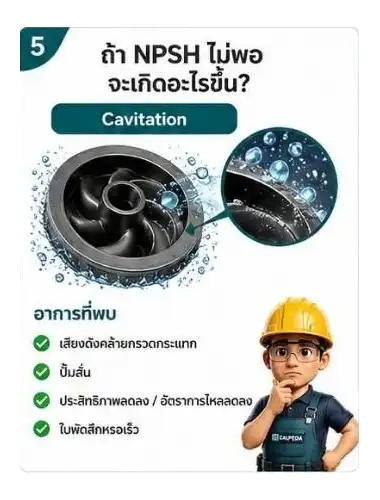

จะเกิดอะไรขึ้นถ้า NPSHa น้อยกว่า < NPSHr?

หากแรงดันในระบบที่เรามี (NPSHa) น้อยกว่าแรงดันที่ปั๊มต้องการ (NPSHr) จะทำให้เกิดปรากฏการณ์คาวิเตชั่นอย่างรุนแรง ซึ่งส่งผลให้:

  • ปั๊มดูดน้ำไม่ขึ้น หรือจ่ายน้ำได้น้อยกว่าปกติมาก
  • เกิดเสียงดังรุนแรงและการสั่นสะเทือนที่ตัวปั๊ม
  • เกิดการกัดกร่อนอย่างรวดเร็วที่ใบพัดและตัวเรือนปั๊ม จนเกิดความเสียหายถาวร
